CAME RE432M (001RE432M) - ricevitore esterno universale a due canali
| Disponibilità del prodotto: | Disponibile in magazzino | La merce viene normalmente spedita entro 24 ore. |
|---|
disponibile in magazzino
CHF 71.09 IVA svizzera dell'8,1 % inclusa
| Peso |
|---|
| 0,15 kg |
Descrizione del prodotto CAME RE432M (001RE432M) - ricevitore esterno universale a due canali
A due canali ricevitore compatibile con i telecomandi CAME delle serie TOP, TMA, TWIN (solo TW2EE/TW4EE) e ATOMO. Con questo ricevitore è possibile controllare un'automazione di un'altra marca tramite un telecomando CAME, ad esempio: motori NICE disponibili nel nostro assortimento. È particolarmente utile se possiedi già un motore CAME con i relativi telecomandi e desideri installare un motore di un'altra marca, controllandolo con i telecomandi CAME. Un'altra possibilità è acquistare un ricevitore esterno NICE, ad esempio: NICE SMX2R, oppure NICE FLOX2R, se desideri utilizzare principalmente telecomandi NICE.
Il dispositivo è dotato di memoria per memorizzare 50 codici.

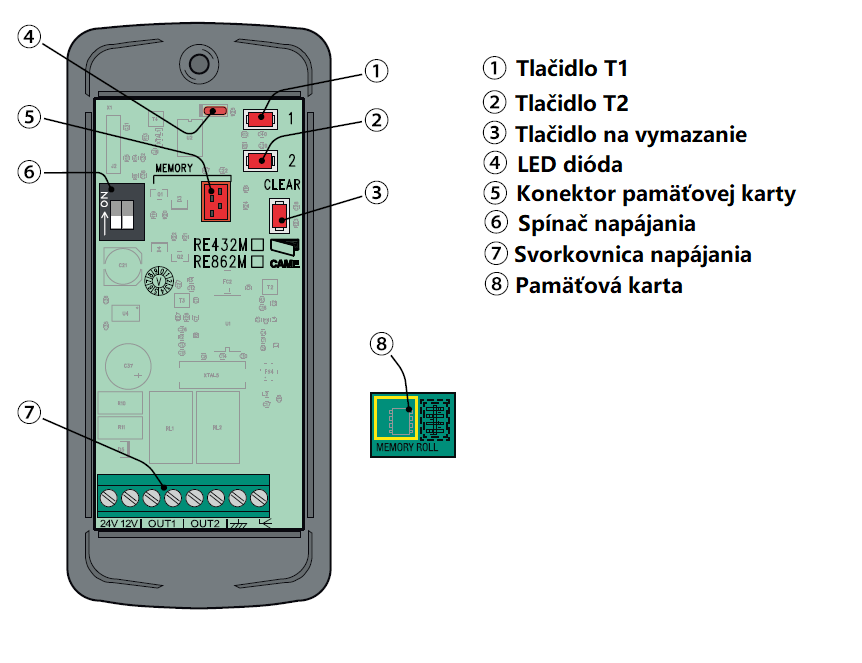

Schema del ricevitore CAME RE432M (001RE432M)
Il ricevitore CAME RE432M è dotato di una morsettiera per l'alimentazione, di due uscite a relè a contatto pulito e di un ingresso per l'antenna. Inoltre, dispone di pulsanti T1 e T2, LED L1, interruttori per selezionare il tipo di alimentazione e la funzionalità RELÈ 2 e una scheda di memoria.
Collegamento elettrico del ricevitore CAME RE432M
|
Il dispositivo viene fornito con una morsettiera alla quale collegare l'alimentazione elettrica (12V, oppure 24V corrente continua, oppure corrente alternata ). Il tipo di alimentazione si seleziona tramite l'interruttore 1, che ha due funzioni: |
|
||||
|
Entrambi i relè sono normalmente NO (normalmente aperti) e, quando viene inviato un comando, chiudono il circuito. Se è necessaria la funzionalità NC (normalmente chiuso), è possibile impostare l'interruttore 2 in posizione superiore , così che il RELÈ 2 sia NC (e il RELÈ 1 rimanga NO). |
|

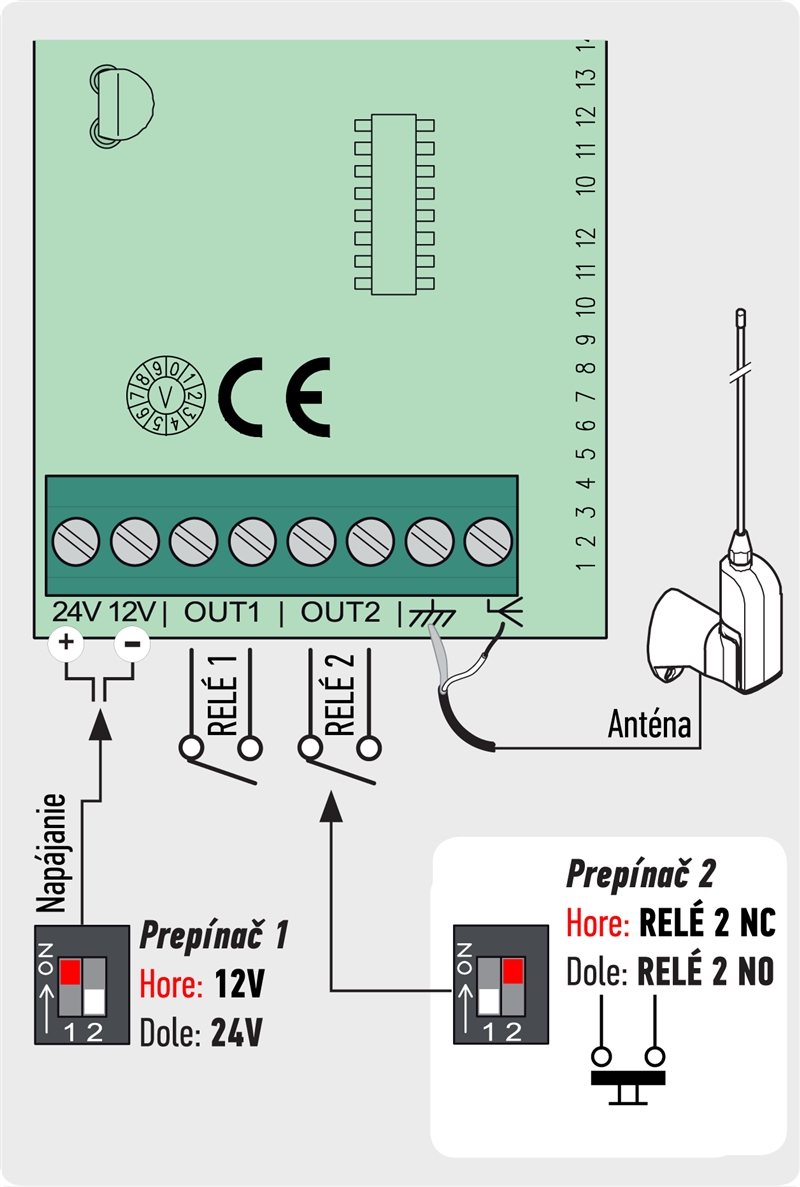

Consulta lo schema completo dei collegamenti:

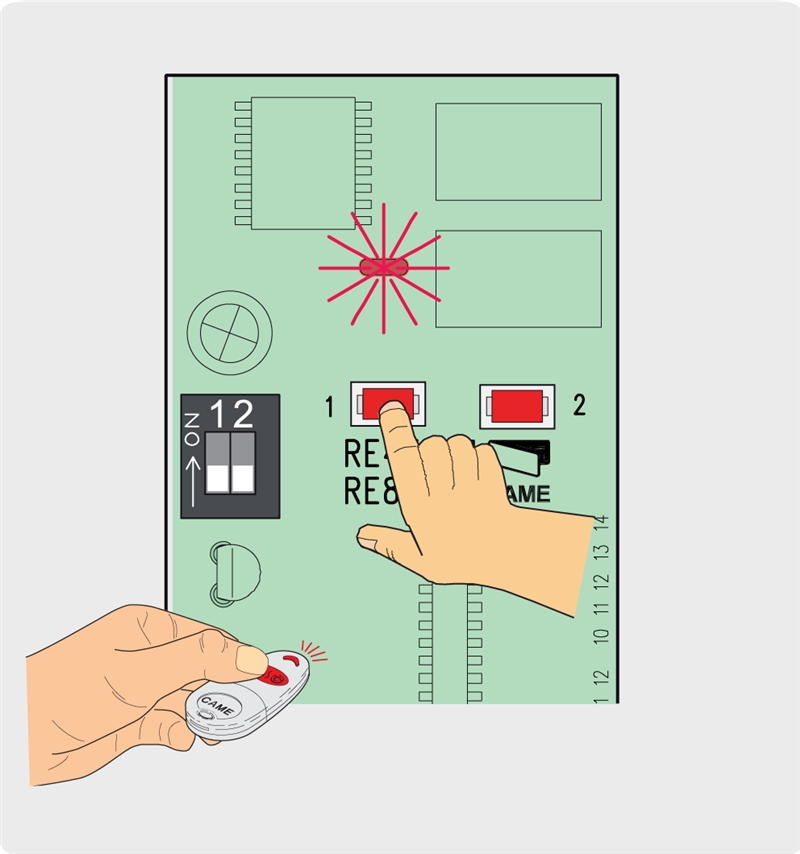

Abbinamento dei telecomandi al ricevitore CAME RE432M
Dopo aver collegato l'alimentazione procedi come segue:

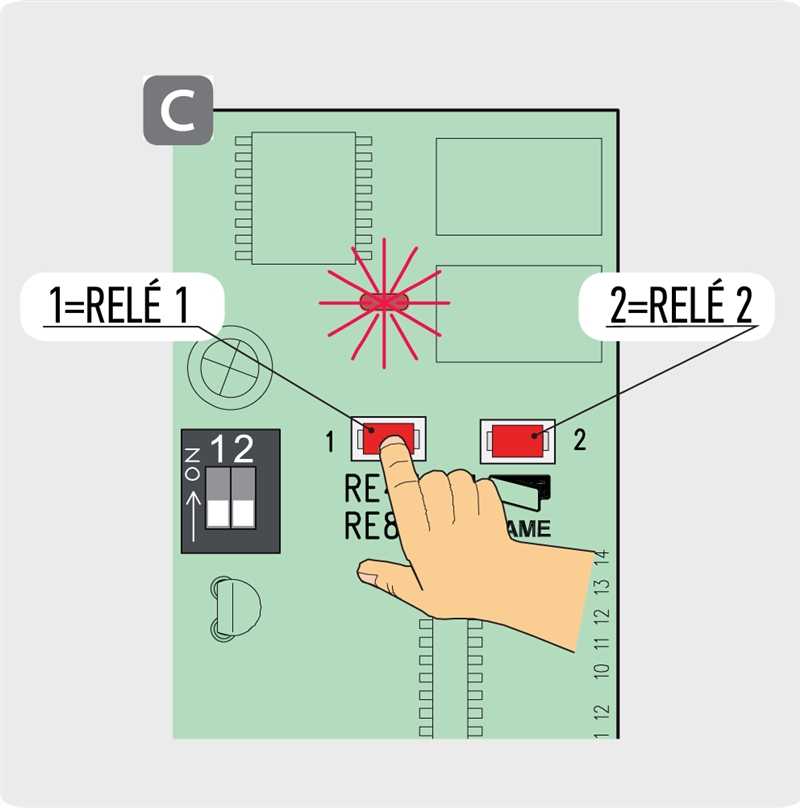

| 1. Tieni premuto il pulsante sul ricevitore del RELÈ che desideri memorizzare; il LED L1 inizierà a lampeggiare. | 2. Tieni premuto il pulsante sul telecomandofinché il LED L1 non si accende, quindi rilascia entrambi i pulsanti. |
 |
 |
| 3. Fatto. | |
Galleria fotografica del ricevitore CAME RE432M
|

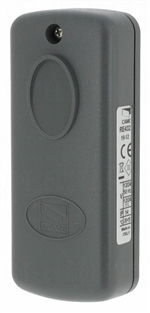

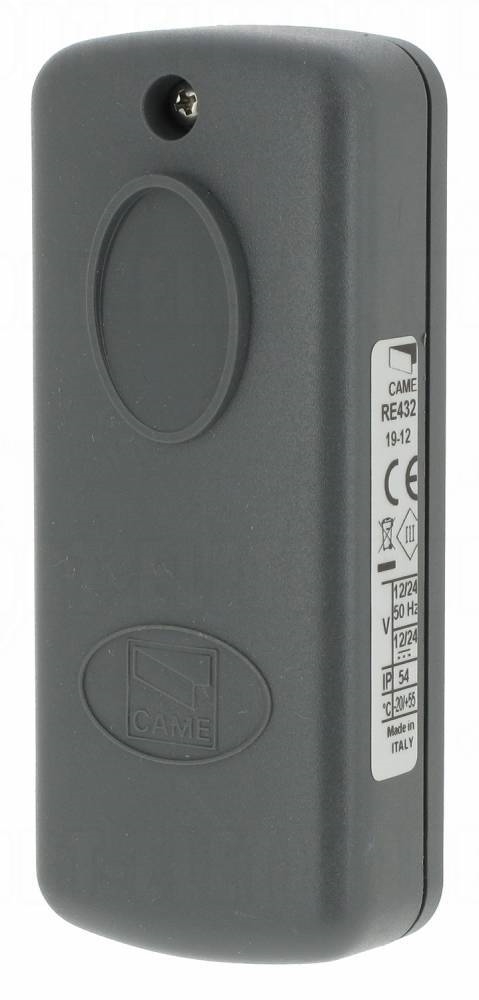

Chiuso, vista frontale |

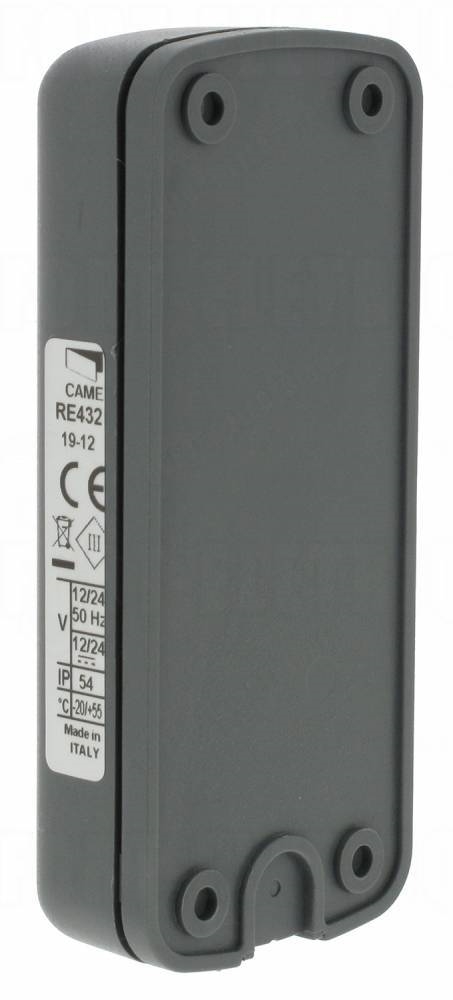

Chiuso, vista posteriore |

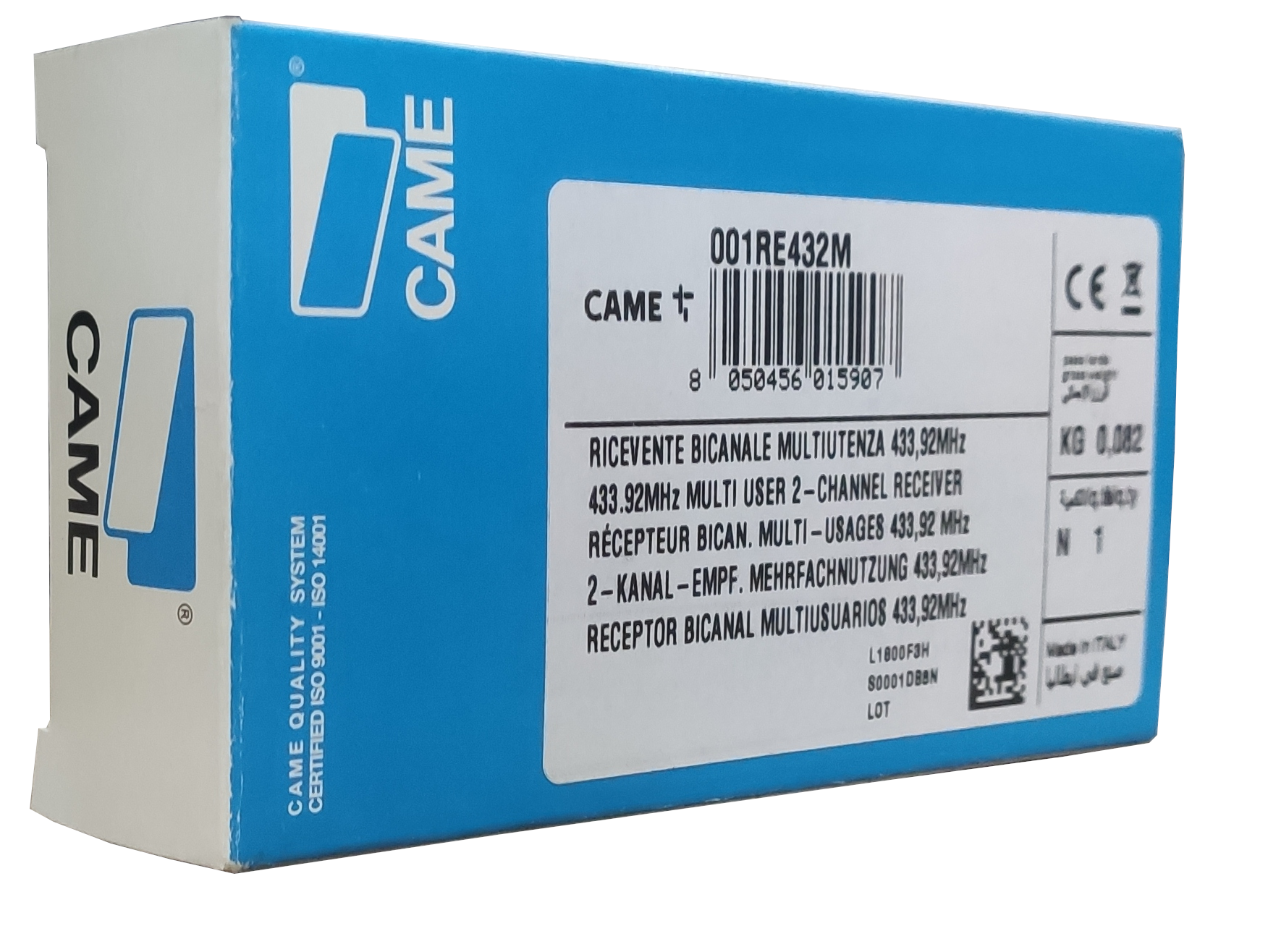

Confezione |
|

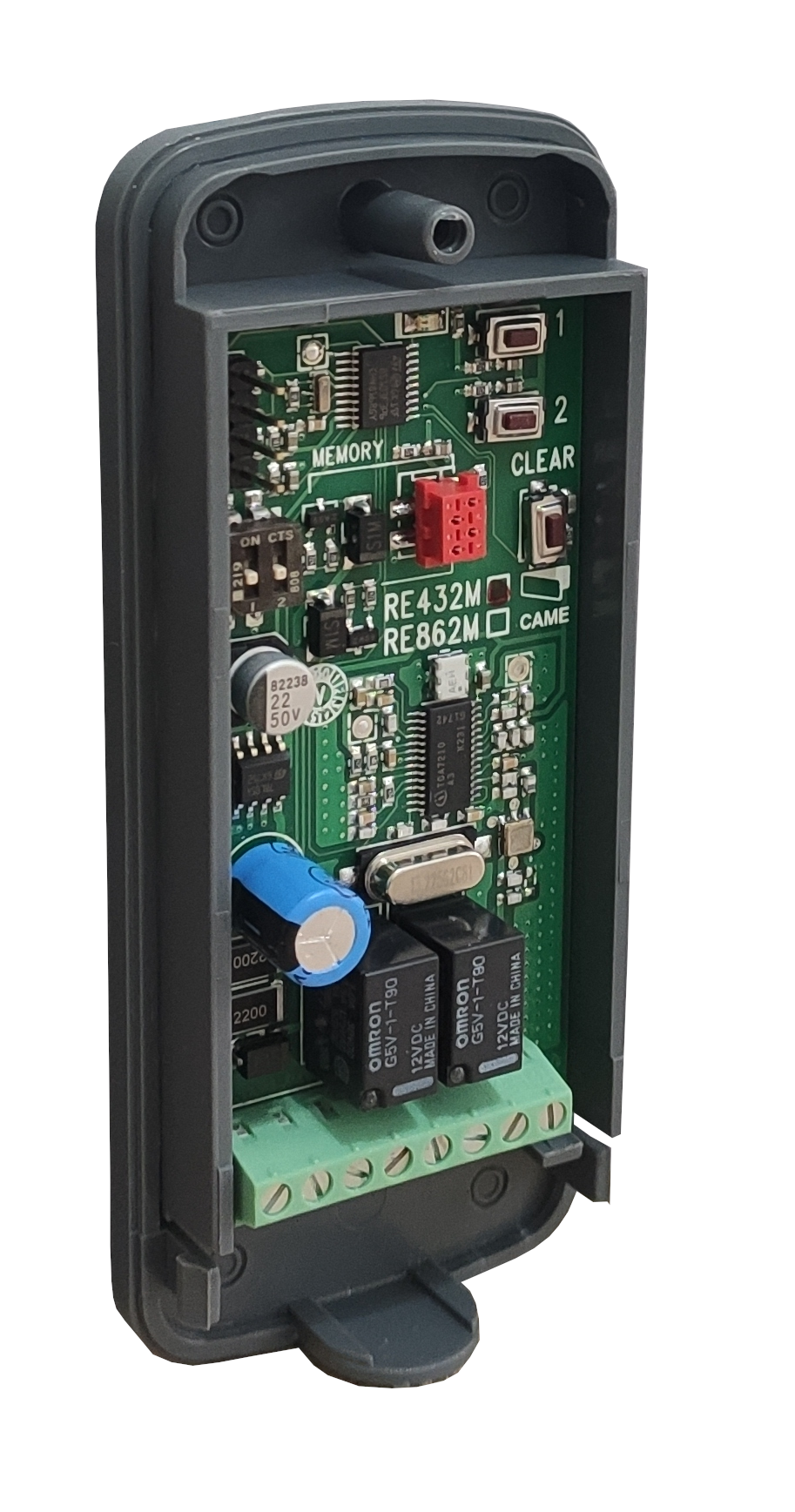

Aperto, vista da sinistra |

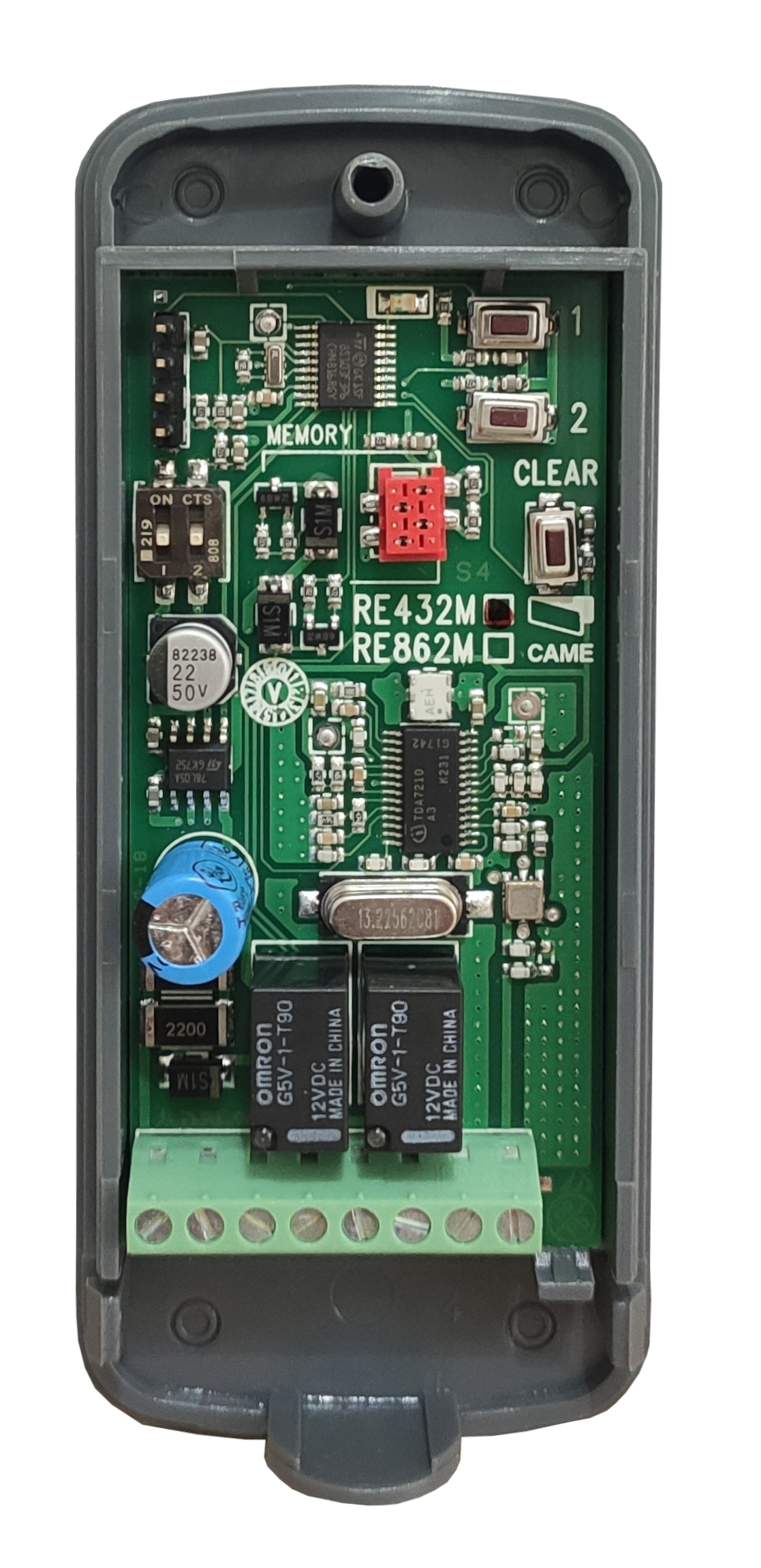

Aperto, vista frontale |

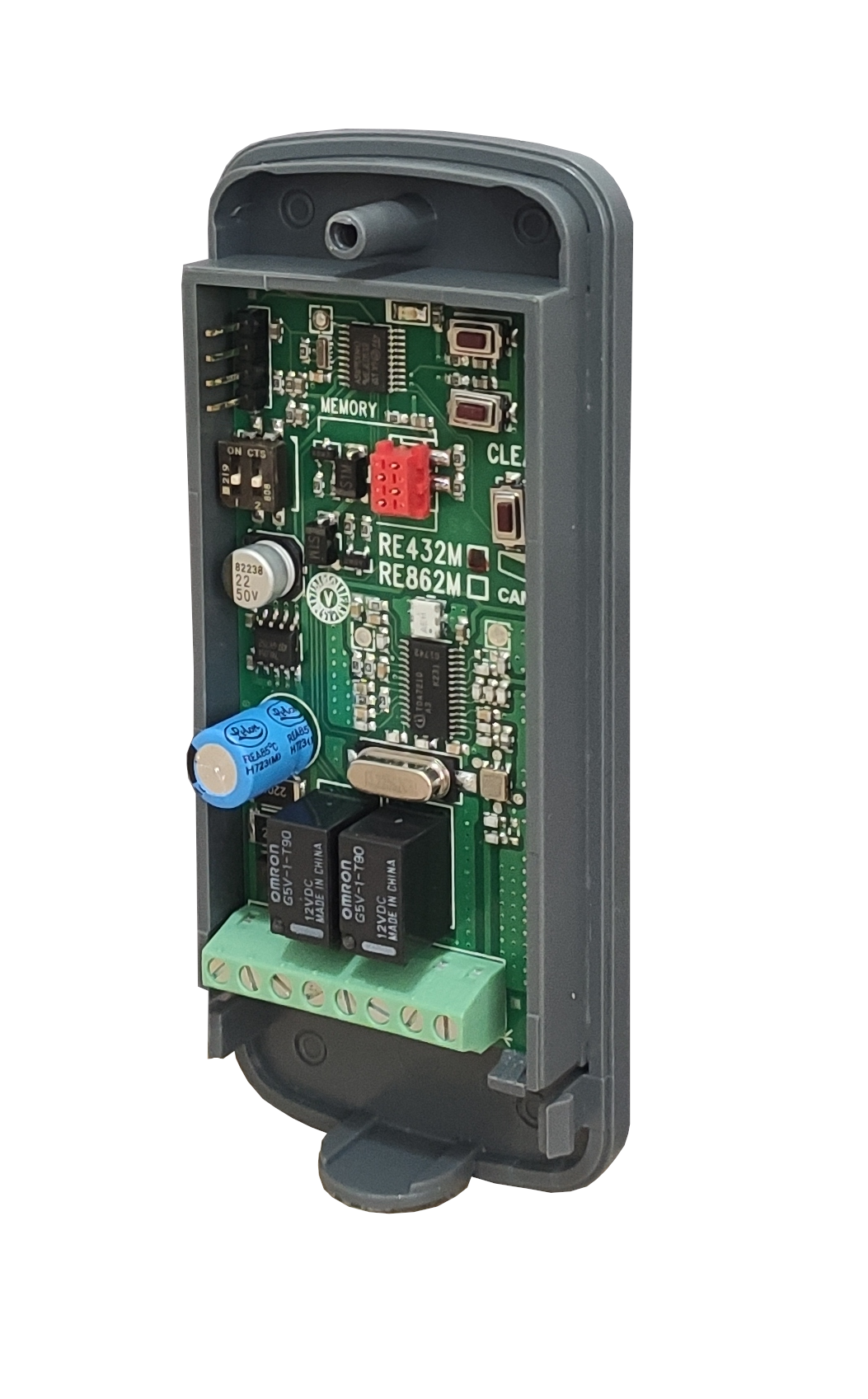

Aperto, vista da destra |
Caratteristiche tecniche del ricevitore CAME RE432M
| Codifica | Codice fisso |
|---|---|
| Telecomandi compatibili |
- TOP - Atomo |
| Alimentazione | - 12V AC/DC - 24V AC/DC |
| Assorbimento (minimo) | 39 mA |
| Frequenza | 433,92 MHz |
| Numero di relè | 2 relè |
| Contatto per relè normalmente aperto | max. 1A e 24Vdc |
| Temperatura di esercizio | -20 a +55 °C |
| Classe di protezione | IP54 |
| Dimensioni | 46×26×108 mm (l×p×h) |
| Peso | 82 g |
