Descrizione del prodotto NICE ROBUS RBS600 - motore autonomo per cancelli scorrevoli (A)
Motore NICE Robus RBS600 è progettato per cancelli scorrevoli con un peso fino a 600 kg e una larghezza di passaggio fino a 8 m. È dotato di interruttore di finecorsa induttivo. Il motore è irreversibile. Il motore è compatto, sicuro e pratico, con un involucro resistente agli urti, ed è ideale sia per uso privato che aziendale. Caratteristiche tecniche dettagliate ». Programmazione del motore ». Scarica il manuale ».
Questo prodotto – motore singolo per cancello scorrevole NICE Robus RBS600 (nostro codice NICE-RBS600-A) – comprende:
- Motore elettromeccanico NICE Robus RBS600 con portata di 600 kg e lunghezza massima dell’anta di 8 m, con centrale di comando MCU1R30 integrata (ma rimovibile), ricevitore radio integrato e connettore “SM” per ricevitore a innesto.
- 2 x chiavi di sblocco per azionare manualmente il motore (necessarie in caso di interruzione di corrente).
- Componenti per il montaggio del motore: elementi di ancoraggio, piastra di montaggio e finecorsa magnetici per l’interruttore di finecorsa induttivo.
- Manuale di montaggio
Uno dei principali vantaggi del motore Robus RBS600 è la sua elevata velocità di apertura e chiusura, resa possibile dalla tecnologia avanzata. È dotato di rilevamento degli ostacoli e consente di collegare fotocellule, garantendo la massima sicurezza. È inoltre dotato di un sensore di temperatura che adatta la forza di trazione del motore alle condizioni climatiche ed è protetto da un fusibile termico.
La struttura di qualità e il grado di protezione IP44 garantiscono una lunga durata del motore. Robus RBS600 è compatibile con gli accessori Nice. Il sistema integrato "Eye Check" fornisce un feedback visivo tramite una luce LED (rossa/verde).
La funzione «Unità subordinata» (modalità master-slave) consente di sincronizzare il controllo di due motori, permettendo di automatizzare due cancelli scorrevoli a doppia anta contrapposti. È compatibile anche con il modello precedente Robus RB600, ma solo nelle versioni con centrale di comando RBA3R10. La versione precedente RBA3/c non è compatibile con RBS.
La centrale di comando integrata consente un controllo semplice. La programmabilità è una delle caratteristiche fondamentali di questo modello.
Il ricevitore bidirezionale integrato è pronto per essere programmato subito, semplificando il collegamento e il controllo.
Un ulteriore vantaggio è la possibilità di integrare funzioni aggiuntive tramite una scheda di espansione, compresa l’illuminazione per un’installazione più sicura.
La tecnologia intuitiva BlueBUS semplifica l’alimentazione e il controllo di un massimo di 7 coppie di fotocellule con un cavo a due fili.
Il motore consente di ottenere fino al 90% di risparmio energetico in modalità standby ed è compatibile con il kit solare Nice.
È dotato di una ruota dentata modulo 4, compatibile con la cremagliera dentata disponibile nel nostro assortimento.
Grazie al modulo BiDi-WiFi (accessorio opzionale) è possibile controllare il motore anche tramite l’ app MyNice (Android/iOS) e programmare con MyNice Pro (Android/iOS).
Compatibilità dei telecomandi:
Il motore è dotato di ricevitore integrato ed è compatibile con i telecomandi NICE delle serie MYGO, ONE e INTI. Il ricevitore interno non supporta la codifica FloR né Flo. Tuttavia, sulla centrale di comando è presente anche un connettore SM per collegare un ricevitore a innesto, utile se avete sostituito il vecchio motore con un nuovo RBS e possedete telecomandi di un modello precedente.
Informazioni per i possessori di vecchi telecomandi NICE FLOR:
Se possedete già vecchi telecomandi NICE di tipo FLOR (modelli FLO2R-S, FLO2RE, FLO4R-S, FLO4RE), potete continuare a usarli con il nuovo motore NICE RBS. È tuttavia necessario acquistare un ricevitore a innesto OXIBD oppure uno dei ricevitori esterni, ad esempio NICE OX2.
Portata extra lunga dei telecomandi:
Il motore NICE RBS dispone di uno slot per un ricevitore interno, che consente di installare un ricevitore NICE OXILR con tecnologia LoRa. È inoltre possibile collegare il ricevitore NICE OXIFM per ampliare le possibilità di utilizzo.
Informazioni per i possessori di vecchi telecomandi NICE FLO e NICE SMILO:
Se utilizzate a casa telecomandi NICE con codifica FLO o SMILO, potete usare anche questi con il motore NICE RBS. È tuttavia necessario acquistare un ricevitore interno OXIBD, che supporta la ricezione di segnali a codice fisso (FLO, SMILO). In questo caso, il ricevitore accetterà solo questi vecchi modelli di telecomando e non sarà possibile abbinare contemporaneamente i modelli più recenti.
Accessori compatibili con il motore Nice Robus RBS600
Consigliamo di acquistare insieme al motore accessori opzionali compatibili oppure di scegliere uno dei kit motore già assemblati a prezzo scontato.
| Cosa | Perché | Tipo |
|---|---|---|
| Lampeggiante | Segnala il movimento del cancello lampeggiando: ideale per uscite con scarsa visibilità. Include anche un’antenna, per una maggiore portata del telecomando. |
In alternativa, tutti i lampeggianti con alimentazione da 12V-24V di altri produttori. |
| Fotocellule | Durante la chiusura rilevano gli ostacoli e arrestano il movimento, evitando che il cancello urti auto o persone. | |
| Trasmettitore | Per il comando a distanza del cancello. | |
| Ricevitore |
Per il comando a distanza del cancello. Il motoriduttore RBS è dotato di un ricevitore radio integrato, ma consente anche di collegare un ricevitore a innesto. Questo semplifica il passaggio dal vecchio motoriduttore RB al nuovo RBS senza dover riprogrammare i telecomandi. |
|
| Dispositivi di programmazione |
|
|
| Antenna | Per una maggiore portata del telecomando. | |
| Tastiera | Se dimentichi il telecomando o hai molti veicoli o utenti e non vuoi fornire un telecomando a ciascuno. | |
| Selettore a chiave | Comando del cancello tramite chiave, con selettore collegato via cavo al motoriduttore. | |
| Lettori di schede | Comando del motoriduttore avvicinando una scheda o un portachiavi al lettore. | ERA Transponder Reader ETPB |
| Cremagliera | Indispensabile per l’automazione: senza cremagliera il motoriduttore non può muovere il cancello. | |
| Alimentazione di backup | Mantiene il cancello in funzione in caso di interruzione della corrente. |
Manuali e documenti da scaricare
Manuale del motore Nice Robus RBS600 – PDF
Istruzioni per abbinare i telecomandi al motore Nice – link
NICE Robus RBS600 in breve
NICE Robus RBS è una famiglia irreversibili di motoriduttori elettromeccanici per cancelli scorrevoli. Sono forniti con una centralina di comando NICE MCU1R30 integrata (rimovibile) con ricevitore integrato e connettore SM per ricevitori a innesto del segnale radio tipo OXI, ad esempio NICE OXIBD. Dispone della funzione ON-OFF per disattivare il ricevitore interno (nel livello I di programmazione). Il ricevitore interno non supporta la codifica FloR né Flo.
I collegamenti elettrici dei dispositivi esterni ( fotocellule, lampeggiante e così via) sono stati semplificati nella famiglia NICE Robus RBS grazie alla tecnologia BlueBUS, che consente di collegare più dispositivi a un unico connettore tramite un solo cavo a due fili (senza dover rispettare la polarità). Alla centralina è possibile collegare anche fotocellule tradizionali a relè.. La centralina MCU1R30 dispone anche di un ingresso OSE (Optoelectronic Safety Edge) max. 15 mA.
Il funzionamento automatico del motore dipende dalla disponibilità di energia elettrica. In caso di interruzione della corrente, è possibile sbloccare il motore con la chiave di sblocco.. È possibile acquistare separatamente la batteria di backup NICE PSS124, che consente il funzionamento anche durante un'interruzione di corrente. Il modello precedente dell'alimentazione di backup NICE PS124 è compatibile solo se utilizzato con l'adattatore CABLA11.
Il motore è dotato di due LED: quello verde segnala il movimento, quello rosso indica le fotocellule attive, le condizioni anomale e gli errori. Il finecorsa è induttivo.. È possibile controllare il motore e configurarne le funzioni anche tramite l'app mobile My Nice Pro (Android/iOS).
Scelta del motore: NICE Robus RBS600 è adatto al mio cancello?
Ogni cancello ha dimensioni (cioè un braccio di leva) e peso (cioè la forza di gravità esercitata sul braccio di leva) propri, e ogni motore ha i propri limiti.. Il motore NICE Robus RBS600 è adatto alle seguenti lunghezze dell'anta e pesi del cancello:
| Numero di cicli / ora Numero di cicli consecutivi |
Peso dell'anta | ||
|---|---|---|---|
| fino a 400 kg | fino a 600 kg | ||
| Lunghezza dell'anta | fino a 4 m | 35 | 40 |
| da 8 m | 20 | 20 | |
In linea di massima, la lunghezza dell'anta determina il numero massimo di cicli all'ora e di cicli consecutivi, specificando quindi per quanto tempo il motore può rimanere in funzione.. Un peso maggiore riduce proporzionalmente questi valori a causa delle sollecitazioni maggiori e determina anche la velocità massima consentita con quel carico. Il motore è dotato di una protezione termica che misura la temperatura del motore e dell'ambiente e riduce di conseguenza il numero di cicli possibili.
I valori indicati valgono se sono rispettate le condizioni specificate dal produttore (agenti atmosferici, temperature, rigidità e scorrevolezza del cancello). Nella pratica, consigliamo un carico complessivo fino a circa l'80 % di questi parametri.
Limiti del motore NICE Robus RBS600
I valori indicati sono quelli consigliati dal produttore NICE. In base alla nostra esperienza, consigliamo di mantenere un margine pari a circa l'80 % dei valori indicati:
| Robus RBS600 | Massimo | Consigliato |
|---|---|---|
| Lunghezza dell'anta | 8 m | 6 m |
| Peso dell'anta | 600 kg | 480 kg |
Utilizzare il motore al massimo delle sue capacità ne riduce la durata – di seguito trovi una stima indicativa della durata in funzione dei fattori di sollecitazione.
Durata del motore NICE Robus RBS600

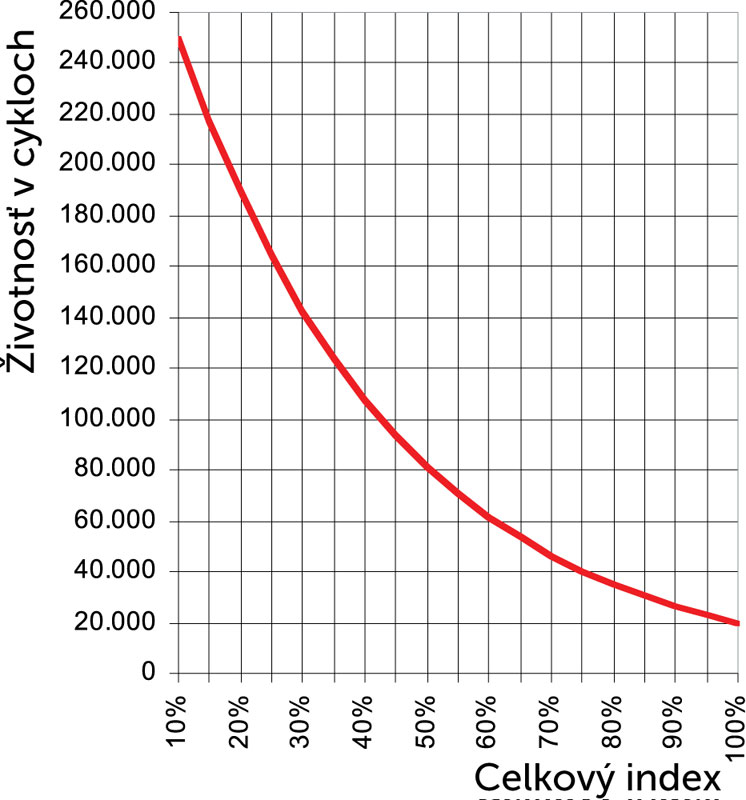

Nella tabella, somma gli indici di sollecitazione relativi al peso e alla lunghezza dell'anta, quindi aggiungi gli indici degli altri fattori (se presenti). Poi, ricava dal grafico la durata del motore espressa in numero di cicli.
Esempio: Cancello con luce di passaggio di 4,5 m e peso fino a 200 kg: indice lunghezza ~30 + indice peso 10 + indice temperatura più bassa 10 ⇒ totale 40. Dal grafico risultano ~120.000 cicli, pari a circa 32 anni con 10 manovre al giorno.
| Caratteristiche dell'automazione nel suo complesso | Indice | Grafico della durata |
|---|---|---|
| Peso dell'anta |
L'indice complessivo massimo consigliato è fino al 75 % (≈ 40.000 cicli; con 10 cicli al giorno ≈ 10 anni). |
|
| Fino a 200 kg | 10 | |
| 200-400 kg | 30 | |
| 400-500 kg | 40 | |
| 500-600 kg | 60 | |
| Lunghezza dell'anta | ||
| Fino a 4 m | 15 | |
| 4–6 m | 25 | |
| 6–8 m | 40 | |
| Altri fattori (se la probabilità di occorrenza > 10 %) | ||
| Temperatura > 40 °C, < 0 °C oppure umidità > 80 % | 10 | |
| Ambiente polveroso | 15 | |
| Ambiente salino | 20 | |
| Attivazione delle fotocellule | 20 | |
| Attivazione dell’ingresso STOP | 30 | |
| Velocità superiore a «L4 – Rapida» | 25 | |
| Funzione di punta attiva | 25 | |
Installazione dell’automazione NICE Robus RBS600
Il metodo di installazione dell’automazione è diverso per il cancello scorrevole su binario e il cancello scorrevole autoportante è diverso. Per un cancello su binario l’automazione viene generalmente installata all’altezza del terreno; per un cancello autoportante è necessario sollevare l’automazione (con barre filettate Ø8, una staffa realizzata su misura, un rialzo in calcestruzzo ecc.). È fondamentale posizionare in altezza la cremagliera in modo che si ingranino perfettamente il pignone dell’automazione e la cremagliera (vedere «La cremagliera e il relativo finecorsa»).
Cablaggio
Un tipico schema di collegamento (facoltativo) dell’automazione con gli accessori è il seguente:
Elenco degli accessori
- A – Automazione Nice Robus RBS
- B – Fotocellule
- C – Colonnine per fotocellule
- D – Selettore a chiave
- E – Lampeggiante con antenna integrata
- F – Cremagliera
- G – Bordo sensibile fisso 1
- H – Bordo sensibile mobile 1
- I – Finecorsa di apertura
- J – Bordo sensibile fisso 2
- K – Bordo sensibile mobile 2
- L – Finecorsa di chiusura
- M – Telecomando
Elenco dei cavi
| Funzione | Tipo | Lunghezza max. |
|---|---|---|
| Alimentazione | 3 × 1,5 mm² |
30 m Per distanze maggiori, utilizzare 3 × 2,5 mm² + messa a terra. |
| Lampeggiante con antenna |
2 × 0,5 mm² 1 × cavo coassiale RG58 |
20 m 10 m (consigliati < 5 m) |
| Fotocellule | 2 × 0,5 mm² |
30 m; oltre 30 m utilizzare 2 × 1 mm²
ASe il cavo BlueBUS è > 30 m (max. 50 m), utilizzare 2 × 1 mm². |
| Selettore a chiave | 2 cavi da 2 × 0,5 mm² |
50 m
Può essere sostituito con un unico cavo da 4 × 0,5 mm². |
| Bordi sensibili – fissi | 2 × 0,5 mm² |
30 m
Per più bordi sensibili fissi, consultare il manuale – «Aggiunta o rimozione di dispositivi / ingresso STOP». |
| Bordi sensibili – mobili | 2 × 0,5 mm² |
50 m
Per più bordi sensibili fissi, consultare il manuale – «Aggiunta o rimozione di dispositivi / ingresso STOP». |
Installazione
Una delle condizioni per il corretto funzionamento è l’altezza di installazione dell’automazione. Maggiori informazioni nell’articolo «A quale altezza installare l’automazione».
La cremagliera e il relativo finecorsa
Principio di funzionamento: il moto rotatorio del pignone viene convertito in moto lineare tramite l’ingranamento con la cremagliera. I tipi più comuni:
 |
Cremagliera in nylon (eventualmente con rinforzo in acciaio) – fissaggio con viti autofilettanti attraverso le asole; ideale per cancelli più leggeri e corti, funzionamento più silenzioso (nylon contro pignone in acciaio). |
 |
Cremagliera in acciaio – fissaggio saldando staffe filettate e avvitando poi la cremagliera; adatta a cancelli più lunghi e pesanti, funzionamento leggermente più rumoroso (acciaio contro acciaio). |
È fondamentale che il modulo dei denti dell’automazione sia compatibile con il modulo della cremagliera. L’automazione NICE Robus RBS600 ha modulo dei denti pari a 4.
L’automazione rileva le posizioni di finecorsa in apertura e in chiusura tramite i finecorsa installati sulla cremagliera.
Procedura di installazione dei finecorsa sulla cremagliera:
1. Allineare l’automazione e il cancello. Il cancello e l’automazione devono essere allineati.
2. Lasciare un gioco di 1–2 mm tra la cremagliera e il pignone, in modo che il peso del cancello non gravi sul motore.
3. Serrare gli ancoraggi dell’automazione per evitare che si sposti durante l’innesto.
4. Portare il cancello in posizione aperta e regolare i finecorsa in modo che azionino l’interruttore al raggiungimento della posizione di finecorsa.
5. Portare il cancello in posizione chiusa e regolare i finecorsa in modo che azionino l’interruttore nella posizione finale.
Collegamento dell’automazione NICE Robus RBS600
Prima di collegare, scollegare o modificare il cablaggio dell’automazione (sia alla rete sia ai dispositivi aggiuntivi) ricordarsi di togliere l’alimentazione elettrica – disattivare gli interruttori automatici, rimuovere il fusibile di alimentazione oppure scollegare la batteria di backup.
COLLEGAMENTO alla rete
 |
Per il funzionamento di base è necessario portare all’automazione l’alimentazione elettrica. |
| Il collegamento è semplice: | |
| L – fase (marrone) | |
| I – terra/PE (verde) | |
| N – neutro (blu) |
COLLEGAMENTO dei dispositivi aggiuntivi
Centralina di comando NICE MCU1R30 dell’automazione NICE Robus RBS600 dispone dei seguenti ingressi e uscite:
| Ingresso/uscita | Descrizione |
|---|---|
| FLASH (lampeggiante) |
Uscita a 24 V per il lampeggiante di segnalazione, ad es. Nice ELDC. |
| OGI (indicatore) |
Uscita per indicatore (24 V). Il funzionamento si configura nella programmazione di livello II, voce L4 – Indicatore di uscita. |
| FOTO (fotocellule) |
Ingresso per fotocellule. |
| STEP-BY-STEP (SbS, P.P., comando passo-passo) |
Ingresso per dispositivi che comandano il movimento del cancello passo-passo. È possibile collegare contatti NO (normalmente aperti). |
| 24 V (+) | Alimentazione per dispositivi esterni (ad es. lettore di tessere contactless): 24 V CC, da −30% a +50%, corrente massima 100 mA. |
| GND (massa) |
Massa per i dispositivi esterni alimentati dal morsetto a 24 V. |
| STOP (arresto) |
Ingresso per dispositivi che arrestano il movimento del cancello. Collegamenti possibili:
|
| OSE (bordo di sicurezza ottico) |
Interfaccia per sensore OSE (Optical Safety Edge), 12 V. |
| BLUEBUS | Ingresso per il collegamento in parallelo di dispositivi compatibili tramite la tecnologia BlueBUS (il cavo a due fili alimenta e consente la comunicazione). |
| AERIAL (antenna) |
Ingresso per l’antenna del ricevitore radio. L’antenna si trova di solito nel lampeggiante, ad es. Nice ELDC, oppure può essere un’antenna esterna NICE Aerial ABF. |
Fusibili dell’automazione
Nell’automazione sono presenti due fusibili:
| Sigla | Protezione | Tipo |
|---|---|---|
| F1 | della centralina di comando | T 2A 250 V |
| F2 | dell’alimentazione | T 1,6A 250 V |
 |
||
Schema elettrico standard
Fotocellule dell’automazione
La tecnologia BlueBUS intuitiva consente di alimentare e comandare fino a 7 coppie di fotocellule con un cavo a due fili.

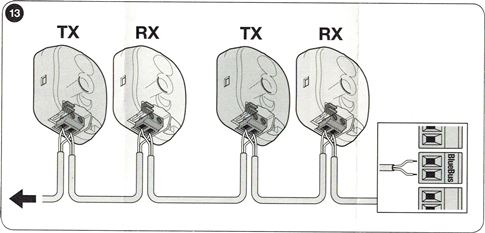

Collegamento di più coppie di fotocellule NICE EPMB alla rete dati NICE BlueBUS
Posizionare le fotocellule intorno al cancello secondo le configurazioni di esempio del collegamento completo e impostare i ponticelli secondo la tabella dei ponticelli delle fotocellule NICE EPMB. Per evitare interferenze tra coppie posizionate vicine, rispettare l’orientamento dei trasmettitori TX e dei ricevitori RX come indicato nelle configurazioni di esempio. Collegare le fotocellule in parallelo come illustrato (non è necessario rispettare la polarità):
Se si desidera che le fotocellule funzionino come apricancello (vedere FA1 e FA2 nelle configurazioni di esempio), cioè se l’ingresso di un veicolo tra i loro assi ottici deve avviare l’apertura, interrompere il collegamento A sul trasmettitore TX e sul ricevitore RX – vedere l’immagine:

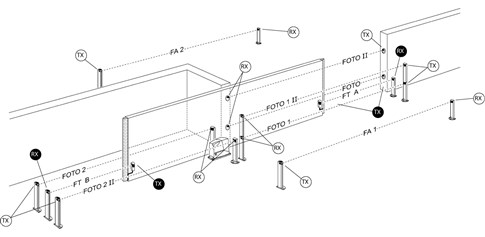

Configurazione di esempio per il collegamento delle fotocellule

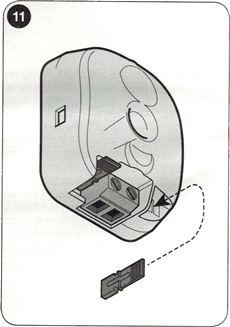

Tabella dei ponticelli delle fotocellule NICE EPMB
 |
Il collegamento di più coppie di fotocellule al sistema BlueBUS si esegue impostando diverse combinazioni di ponticelli. Ogni coppia collegata deve avere una combinazione univoca; nella stessa rete dati BlueBUS non possono esserci due coppie con la stessa impostazione. All’interno di ciascuna coppia, impostare il ponticello allo stesso modo sul trasmettitore TX e sul ricevitore RX. Conservare i ponticelli non utilizzati per un eventuale uso futuro. |
| Identificazione della coppia di fotocellule | Ponticello – combinazione dei ponticelli |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
| FA1 (Interrompere il collegamento A sia su TX che su RX) |
 |
| FA2 (Interrompere il collegamento A sia su TX che su RX) |
 |
Se è necessario sostituire una fotocellula, impostare su quella nuova lo stesso ponticello presente su quella originale: non è necessario ripetere la fase di riconoscimento dei dispositivi.
Ricevitore radio per automazioni
Automazione NICE Robus RBS600 ha il ricevitore radio integrato nella centrale di comando NICE MCU1R30. MCU1R30 dispone anche di un connettore SM (sotto la copertura in plastica) per collegare un ricevitore radio esterno NICE OXIBD (oppure il modello precedente NICE OXI). Il connettore SM facilita il passaggio dalla precedente automazione Robus RB alla Robus RBS, mantenendo i telecomandi già abbinati.
Selezione della direzione di movimento del cancello
La direzione selezionata deve corrispondere alla posizione dell’automazione rispetto all’anta. Osservare il cancello dal lato in cui si trova l’automazione.
| Se il cancello si apre verso sinistra, spostare l’interruttore a sinistra. | Se il cancello si apre verso destra, spostare l’interruttore a destra. |
| L’interruttore si trova sul lato posteriore destro della centrale di comando. |
|
Riconoscimento dei dispositivi collegati all’automazione
Dopo ogni collegamento, scollegamento o modifica dei collegamenti dei dispositivi agli ingressi BlueBUS e STOP, eseguire la procedura di riconoscimento dei dispositivi aggiuntivi. L’automazione segnala che è necessaria facendo lampeggiare i LED L1 e L2.
 |
|
Riconoscimento della lunghezza dell’anta del cancello
Per calcolare correttamente la corsa di accelerazione/decelerazione e l’apertura parziale, l’ automazione deve rilevare la lunghezza dell’anta. Durante la procedura, l’automazione muove il cancello da un finecorsa all’altro e ne rileva la lunghezza tramite l’interruttore.
 |
|
Programmazione dell’automazione
L’automazione Robus RBS consente di programmare diverse funzioni, attivandole o disattivandole con la programmazione di livello I oppure impostando un parametro predefinito con la programmazione di livello II.
La centrale di comando MCU1R30 dispone di tre pulsanti per comandare e programmare l’automazione:
 |
Open |
Il pulsante consente di impartire all’automazione il comando di apertura del cancello. Durante la programmazione, consente inoltre di aumentare il valore del parametro da programmare. |
|
Stop/Set |
Il pulsante consente di impartire all’automazione il comando di arresto del cancello. Tenendolo premuto per 5 secondi la prima volta, si accede alla programmazione di livello I. Tenendolo premuto una volta ancora, si accede alla programmazione di livello II per il LED attualmente selezionato. |
|
|
Close |
Il pulsante consente di impartire all’automazione il comando di chiusura del cancello. Durante la programmazione, consente inoltre di diminuire il valore del parametro da programmare. |
Programmazione – Livello I
Al livello I, la programmazione attiva o disattiva la funzione selezionata. Quando la funzione è attiva, il LED corrispondente sulla centrale di comando rimane acceso. In fabbrica, tutte le funzioni sono disattivate.
Accesso alla programmazione di livello I. Tenere premuto il pulsante «Stop/Set» per circa 5 secondi, finché il LED L1. Con i pulsanti «Open» e «Close» è possibile spostare il LED attivo verso l’alto o verso il basso. Per ogni operazione sono disponibili 10 secondi; in caso contrario, l’automazione uscirà dalla modalità. Quando il LED lampeggiante si trova in corrispondenza della funzione da modificare, premere «Stop/Set» per accelerare il lampeggio (funzione attiva) o rallentarlo (funzione disattivata), quindi attendere che l’automazione esca dalla modalità entro 20 secondi. Se la procedura è stata completata correttamente, il LED corrispondente rimane acceso.
Elenco delle funzioni attivabili:
| LED | Funzione | Descrizione |
|---|---|---|
| L1 | Chiusura automatica | Dopo il tempo impostato («Programmazione livello II – Durata della pausa»), il cancello si chiude automaticamente dopo l’apertura. Se la funzione è disattivata, il cancello reagisce solo a un comando (ad esempio da telecomando o simili). |
| L2 | Chiusura dopo l’interruzione delle fotocellule | Quando le fotocellule vengono liberate (il veicolo è passato), dopo 5 s inizia la chiusura. Il comportamento dipende da L1:
|
| L3 | Chiudi sempre | Dopo un’interruzione di corrente, il cancello rimane nella posizione in cui si trova (disattivata) oppure si chiude automaticamente (attivata). |
| L4 | Modalità standby | Riduce al minimo il consumo (utile con PSS124). Un minuto dopo l’ultimo movimento, si disattivano BlueBUS (e i dispositivi collegati) e tutti i LED, tranne il LED BlueBUS (che lampeggia lentamente). Quando riceve un comando, la centralina si riattiva/si riavvia prima di eseguire il comando. |
| L5 | Avvio | Disattiva l’avvio graduale: il motore raggiunge subito la massima potenza (utile in caso di forte attrito, neve o ghiaccio). Riduce la durata dell’automazione. |
| L6 | Prelampeggio | Prima che il cancello inizi a muoversi, il lampeggiante lampeggia per 3 secondi, poi inizia la manovra. |
| L7 | Disattivazione del comando radio interno | Disattiva il ricevitore radio integrato nella centralina. Attivare se si utilizza un ricevitore a innesto di tipo OXI. Se la funzione è disattivata, il ricevitore interno rimane attivo. |
| L8 | Modalità «slave» – Unità subordinata | Attivandola, l’automazione diventa «Slave». Consente di sincronizzare 2 motori su ante contrapposte (Master/Slave). Per maggiori dettagli, consultare il manuale Robus RBS, sezione «Modalità Slave». |
Programmazione – Livello II.
Nel livello II si impostano i valori delle funzioni (diversi da quelli del livello I).
Accesso alla programmazione del livello II. Tenere premuto il pulsante «Stop/Set» per circa 5 secondi, finché il LED L1 non inizia a lampeggiare. Con i pulsanti «Open» e «Close» si sposta il LED attivo verso l’alto o verso il basso. Per ogni operazione sono disponibili 10 secondi, altrimenti l’automazione esce dalla modalità. Quando il LED indica la funzione di cui si desidera modificare il parametro, tenere premuto «Stop/Set» per accedere alle impostazioni. Il LED acceso (mentre si tiene premuto «Stop/Set») indica il valore attuale. Per modificare il valore, premere «Open» (su) oppure «Close» (giù), quindi rilasciare «Stop/Set» e attendere che l’automazione esca dalla modalità, entro 20 secondi. Per verificare, ripetere la procedura senza modificare il valore.
Elenco delle funzioni configurabili:
| LED di ingresso — Nome e descrizione | LED di impostazione — Valore |
|---|---|
| L1 — Durata della pausa Se nel livello I è attivata la «Chiusura automatica», imposta l’intervallo tra l’apertura e la chiusura automatica. |
L1 — 5 s L2 — 15 s L3 — 30 s L4 — 45 s L5 — 60 s L6 — 80 s L7 — 120 s L8 — 180 s |
| L2 — Tipo di sequenza Imposta la sequenza dei movimenti quando si ripete un comando (pulsante del telecomando o ingresso STEP-BY-STEP/P.P./Passo-passo). Nota: con L4, L5, L7 e L8 cambia il comportamento dei comandi «Apri» e «Chiudi». |
L1 — Apri/Stop/Chiudi/Stop L2 — Apri/Stop/Chiudi/Apri L3 — Apri/Chiudi/Apri/Chiudi L4 — Condominiale L5 — Condominiale dopo due «Stop» L6 — Passo-passo dopo due «aperture parziali» L7 — Presenza persona L8 — Apertura «semiautomatica»; chiusura in modalità «presenza persona» |
| L3 — Velocità del motore Velocità durante il funzionamento normale (esclusi avvio e rallentamento). „L6 — Estremamente veloce» = 100 % di 0,34 m/s, ecc. |
L1 — Molto lenta (30 %) L2 — Lenta (44 %) L3 — Media (58 %) L4 — Veloce (72 %) L5 — Molto veloce (86 %) L6 — Estremamente veloce (100 %) L7 — Apertura «veloce», chiusura «lenta» L8 — Apertura «estremamente veloce», chiusura «veloce» |
| L4 — Uscita indicatore OGI Impostazione della funzione dell’uscita OGI (quando è attiva, fornisce 24 V, −30 %/+50 %, max. 10 W). |
L1 — Cancello in apertura L2 — Cancello chiuso L3 — Cancello aperto L4 — Seconda uscita radio L5 — Terza uscita radio L6 — Quarta uscita radio L7 — Manutenzione L8 — Elettroserratura |
| L5 — Forza del motore Adatta il controllo della forza al peso dell’automazione. Il sistema tiene conto anche della temperatura ambiente e aumenta la forza quando fa freddo. |
L1 — Cancello estremamente leggero L2 — Cancello molto leggero L3 — Cancello leggero L4 — Cancello di peso medio L5 — Cancello medio-pesante L6 — Cancello pesante L7 — Cancello molto pesante L8 — Cancello estremamente pesante |
| L6 — Apertura parziale Lunghezza del passaggio con apertura parziale. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,4 m L8 — 4,0 m |
| L7 — Avviso di manutenzione Numero di manovre dopo il quale l'automazione segnala la necessità di manutenzione. |
L1 — 1 000× L2 — 2 000× L3 — 4 000× L4 — 7 000× L5 — 10 000× L6 — 15 000× L7 — 17 000× L8 — 20 000× |
| L8 — Elenco dei guasti Controllo del tipo di guasto delle ultime 8 manovre (vedere «Cronologia dei guasti» nel manuale). |
L1 — Esito della 1ª manovra L2 — Esito della 2ª manovra L3 — Esito della 3ª manovra L4 — Esito della 4ª manovra L5 — Esito della 5ª manovra L6 — Esito della 6ª manovra L7 — Esito della 7ª manovra L8 — Esito dell'8ª manovra |
Automazione di due cancelli scorrevoli contrapposti con due motori NICE Robus RB600 (modalità Master-Slave)
Se è necessario automatizzare due cancelli scorrevoli contrapposti, i motori Robus supportano la modalità unità subordinata («Master-Slave»). Un motore funge da unità principale (Master) e invia i comandi all'altro, subordinato (Slave). Tutti i motori Robus sono configurati in fabbrica come unità principali, quindi attivare sull'unità subordinata la funzione di livello I L8 (Unità subordinata). Collegamento Master ↔ Slave avviene tramite BlueBUS.
Limitazioni per il collegamento dell'unità principale e di quella subordinata
- Non è possibile aprire il cancello tramite l'unità subordinata.
- Tutti i dispositivi (ad es. fotocellule, ricevitore esterno ecc.) devono essere collegati all'unità principale. All'unità subordinata è possibile collegare solo il lampeggiante, i dispositivi all'ingresso STOP, SBS (STEP-BY-STEP/Passo-passo) e l'indicatore di uscita OGI; gli ingressi OPEN/CLOSE vengono ignorati.
- Se si utilizza una batteria di backup (NICE PSS124), ciascun motore deve essere dotato della propria.
- Sull'unità subordinata vengono ignorate tutte le funzioni programmate, tranne quelle elencate di seguito.
| Programmazione di livello I | Programmazione di livello II |
|---|---|
| L4 — Modalità standby | L3 — Velocità del motore |
| L5 — Avvio | L4 — Indicatore di uscita |
| L8 — Unità subordinata | L5 — Forza del motore |
| L8 — Archivio errori |
Procedura per installare due motori Robus in modalità unità subordinata
- Installare entrambe le ante e i due motori. Decidere quale sarà Master (N) e quale Slave (P). In modalità Master-Slave è possibile aprire completamente solo l'anta subordinata.
- (P) Selezionare la direzione di apertura (selettore di direzione sulla centralina).
- (P) Sull'unità Slave eseguire l'apprendimento dei dispositivi e della lunghezza dell'anta («Apprendimento dei dispositivi», «Apprendimento della lunghezza dell'anta»). Se la direzione è opposta, ripetere il passaggio 1.
- (P) Sull'unità Slave attivare la funzione «Modalità Master-Slave» (livello I, L8).
- (P+N) Collegare le due automazioni secondo lo schema.
- (N) Selezionare la direzione di apertura sull'unità Master.
- (N) Sull'unità Master eseguire l'apprendimento dei dispositivi e della lunghezza dell'anta. Durante l'apprendimento della lunghezza si muoverà anche l'unità Slave. Se la direzione è opposta, ripetere il passaggio 6.
Collegamento di dispositivi esterni aggiuntivi
Alla centralina
Sulla centralina MCU1R30 sono disponibili 24 V DC (+) e GND (−) per l'alimentazione di dispositivi esterni, nonché i morsetti OGI, BlueBUS e Flash. In modalità Master-Slave collegare i dispositivi all'attuatore master (eccezioni per "Slave" vedere il manuale – "Modalità Master-Slave").
MCU1R30 consente inoltre di collegare una scheda di espansione, che mette a disposizione ulteriori ingressi e uscite.
Espansione della centralina con ulteriori ingressi/uscite
La centralina oltre ai morsetti disponibili, consente di collegare una scheda di espansione. Questa consente di ampliare l'unità MCU1R30 con ulteriori ingressi e uscite e di collegare così più dispositivi. Il numero e il tipo di ingressi e uscite dipendono dal tipo di scheda di espansione. Per MCU1R30 sono attualmente disponibili 3 tipi di schede di espansione:
MLAE21 - 2 ingressi 24 V (predefiniti: Apri, Chiudi), 1 uscita 24 V (predefinita: OGI)
MLAE22 - 2 ingressi 24 V (predefiniti: Apri, Chiudi), 1 uscita 24 V (predefinita: OGI), 1 uscita 230 V (predefinita: Illuminazione)
MLAE44 - 4 ingressi 24 V (predefiniti: Apri, Chiudi, Apertura parziale, Fotocellula), 4 uscite 24 V (predefinite: OGI, Cancello chiuso, Uscita radio 4, Fototest)
Procedura per il collegamento della scheda di espansione:
L'inserimento o la rimozione delle schede di espansione deve essere sempre effettuato senza alimentazione elettrica (rimuovendo il fusibile F2 ed eventualmente anche la batteria tampone, se collegata).
 |
|
Procedura di apprendimento di ulteriori dispositivi.
 |
|
Dopo aver aggiunto o rimosso dei dispositivi, è necessario testare nuovamente l'automazione secondo quanto indicato nel paragrafo «Collaudo» (vedere il manuale, punto 6.1, a pagina 24).
Funzioni speciali dell'attuatore
Cancello sempre aperto
Se il comando sull'ingresso STEP-BY-STEP (P.P., SbS, passo-passo) dura più di 2 secondi, la centralina mantiene il cancello aperto per tutta la durata del comando. Adatto all'uso con un timer.
Movimento forzato
Se un dispositivo di sicurezza si guasta o un ostacolo blocca, ad esempio, le fotocellule e il cancello non si muove per motivi di sicurezza, attivare la modalità «Uomo presente» – in modo permanente (Livello II, L2 = L7) oppure temporaneamente:
- Inviare un comando (ad es. con il telecomando o con l'interruttore a chiave).
- Se il problema persiste, il cancello non si muoverà e il lampeggiante probabilmente segnala un errore.
- Entro 3 secondi dal comando precedente, inviare nuovamente il comando e mantenerlo attivo.
- Il cancello si muove finché il comando è mantenuto; quando viene rilasciato, si arresta.
Segnalazione della manutenzione
Nella programmazione di livello II, al punto L7 – Avviso di manutenzione si imposta il numero di cicli dopo il quale l'attuatore deve segnalare la necessità di manutenzione (controllo). L'attuatore segnala la necessità tramite il lampeggiante (ed eventualmente tramite l'uscita OGI, se nella programmazione di livello II, al punto L4 – Indicatore di uscita è impostato il livello L7 – Manutenzione) come segue:
| Numero di cicli | Segnalazione tramite lampeggiante | Segnalazione tramite indicatore di uscita OGI |
|---|---|---|
| meno dell'80% del limite | Funzionamento normale, lampeggio a intervalli di mezzo secondo. | Rimane acceso per 2 secondi dopo l'inizio dell'apertura. |
| 80–100% del limite | Rimane acceso per 2 s dall'inizio della manovra, poi riprende il funzionamento normale. | Lampeggia durante la manovra. |
| oltre il 100% del limite | Rimane acceso per 2 s dall'inizio della manovra, poi riprende il funzionamento normale; al termine della manovra si riaccende per 2 s. | Lampeggia continuamente. |
Queste impostazioni possono essere effettuate anche tramite l'app mobile My Nice Pro.
Risoluzione dei problemi dell'attuatore
In caso di dubbi o di altri problemi, non esitate a contattare il nostro supporto tecnico per gli attuatori NICE.
A seconda della natura del problema
Durante l'installazione (o in caso di guasto dell'attuatore) potreste riscontrare uno dei seguenti problemi:
| Problema | Possibile soluzione |
|---|---|
| Il cancello non risponde al comando del telecomando e il LED sul telecomando non si accende. | Verificare che le batterie del telecomando dell'attuatore siano in buono stato; in caso contrario, sostituitele (le istruzioni sono nel manuale del telecomando specifico). |
| Il cancello non risponde al comando del telecomando, ma il LED sul telecomando si accende. | Verificate che il telecomando sia stato memorizzato correttamente nel ricevitore ; se necessario, memorizzatelo di nuovo. |
| Il cancello non si muove e il LED BlueBUS non lampeggia. | Verificate che l'automazione sia alimentata a 230 V. In caso affermativo, controllate entrambe le fusibili con un tester e, se necessario, sostituitele con altre nuove aventi le stesse caratteristiche. |
| Il cancello non si muove e il lampeggiante non lampeggia. | Verificate che l'automazione abbia effettivamente rilevato il comando: – con un comando dal telecomando il LED BlueBUS dovrebbe lampeggiare rapidamente due volte; – con un comando tramite l'ingresso STEP-BY-STEP (SbS), dovrebbe accendersi il LED STEP-BY-STEP corrispondente. |
| Il cancello non si muove e il lampeggiante emette alcuni lampeggi. | Contate il numero di lampeggi e consultate la sezione «Diagnostica tramite i lampeggi del lampeggiante» qui sotto. |
| Il cancello si muove, ma subito dopo si ferma e inverte la marcia. | Probabilmente è stata programmata una forza motore troppo bassa. Verificate che non vi siano ostacoli al movimento e, se necessario, aumentate la forza oppure attivate la funzione «Avvio»“. |
| Il cancello si avvia, ma il lampeggiante non funziona. | Verificate che durante la manovra sia presente tensione sul morsetto FLASH (circa 10–30 V DC). Se è presente tensione, il problema è nel lampeggiante – provate a sostituirlo. Se non è presente tensione, l'uscita FLASH potrebbe essere sovraccarica: verificate che non ci siano cortocircuiti nei cavi. |
| Il cancello si avvia, ma l'uscita OGI non funziona. | Verificate quale funzione è assegnata all'uscita OGI; se deve lampeggiare, controllate che siano presenti 24 V DC. Se è presente tensione, il problema è nella lampadina: sostituitela. Se non è presente tensione, l'uscita OGI potrebbe essere sovraccarica: verificate che non ci siano cortocircuiti nei cavi. |
Diagnostica tramite i lampeggi del lampeggiante
Durante la manovra del cancello, il lampeggiante lampeggia regolarmente ogni secondo. In caso di problema, segnala l'errore con due sequenze consecutive di lampeggi più rapidi.
| Sequenza di lampeggi | Errore | Soluzione |
|---|---|---|
| 1 lampeggio, pausa di 1 s, 1 lampeggio | Errore BlueBUS | I dispositivi collegati all'ingresso BlueBUS non corrispondono a quelli rilevati durante la fase di acquisizione. Ripetete la fase; se il problema persiste, individuate il dispositivo guasto con il metodo di esclusione e sostituitelo/riparatelo/restituitelo in garanzia. |
| 2 lampeggi, pausa di 1 s, 2 lampeggi | Intervento della fotocellula | Si attivano le fotocellule (situazione normale se il fascio viene interrotto durante la chiusura). Se il fascio non è stato interrotto, le fotocellule potrebbero essere sporche, abbagliate o guaste. |
| 3 lampeggi, pausa di 1 s, 3 lampeggi | Intervento del limitatore di forza del motore | Il cancello rileva un aumento dell'attrito: controllate e regolate il cancello (prova di movimento manuale). Può essere utile aumentare la forza o attivare la funzione «Avvio“. Il problema potrebbe essere causato anche da un finecorsa inferiore. |
| 4 lampeggi, pausa di 1 s, 4 lampeggi | L'ingresso STOP è stato attivato | È stato ricevuto un comando sull'ingresso STOP. Se non è stato richiesto, controllate i dispositivi collegati. |
| 5 lampeggi, pausa di 1 s, 5 lampeggi | Errore interno della centralina | Attendete almeno 30 secondi e ripetete il comando. Se l'errore persiste, provate a eseguire un reset. Probabilmente sarà necessario riparare o sostituire la centralina. |
| 6 lampeggi, pausa di 1 s, 6 lampeggi | Raggiunto il limite orario delle manovre | Attendete alcuni minuti, finché il limitatore di cicli non scende sotto il valore massimo. |
| 7 lampeggi, pausa di 1 s, 7 lampeggi | Errore dei circuiti elettronici interni | Scollegate l'automazione dall'alimentazione per alcuni secondi, ricollegatela e riprovate a inviare il comando. Se il problema persiste, provate a eseguire un reset. Se non funziona, probabilmente sarà necessario riparare o sostituire la centralina. |
| 8 lampeggi, pausa di 1 s, 8 lampeggi | Comando permanente attivo | Se viene inviato continuamente un comando all'automazione, controllate i dispositivi collegati all'ingresso OPEN. Se è collegato un timer, probabilmente è proprio questo a inviare il comando permanente. |
Diagnostica tramite i lampeggi dei LED
La diagnostica può essere eseguita osservando diversi gruppi di LED. Due gruppi si trovano sulla centralina, mentre il terzo è la spia di stato direttamente sull'automazione.
Sull'automazione...
La spia di stato si trova sulla parte anteriore del coperchio delle automazioni Nice RBS.
I LED rosso e verde indicano il normale funzionamento e consentono la diagnostica di base del cancello, come riportato nella tabella seguente. Se l'automazione rileva un'anomalia o un errore, lo segnala tramite il lampeggiante.
| Spia di stato con posizioni apprese | |
|---|---|
| Spia verde | |
| accesa | Segnala l'inizio di ogni manovra del cancello, se nel sistema non sono presenti anomalie o errori e si spegne al termine della manovra. |
| spenta | Funzionamento normale |
| Spia rossa | |
| accesa | Segnala l'inizio di ogni manovra del cancello, se è stato superato il numero di manovre impostato per la manutenzione; si spegne al termine della manovra. |
| spenta | Funzionamento normale |
| Lampeggiante | La centralina ha rilevato un'anomalia. Consultate la tabella «Diagnostica tramite lampeggi del lampeggiante». |
| Spia di stato con posizioni NON apprese | |
|---|---|
| Spia verde | |
| accesa | La spia si accende quando viene raggiunto il finecorsa di apertura. |
| spenta | Funzionamento normale |
| Spia rossa | |
| accesa | La spia si accende quando viene raggiunto il finecorsa di chiusura. |
| spenta | Funzionamento normale |
| Lampeggiante | La centralina ha rilevato un'anomalia. Consultare la tabella «Diagnostica tramite lampeggi del lampeggiante». |
Sulla centralina MCU1/MCU1R30...
Centralina MCU1R30 dell'automazione NICE Robus RBS800 sono presenti due gruppi di LED, ciascuno dei quali, tramite lampeggi e accensioni, segnala il normale funzionamento della centralina oppure diagnostica eventuali errori, come indicato nelle tabelle seguenti.
LED orizzontali: BLUEBUS, STOP, SbS, FOTO:
| Segnalazione | Stato | Rimedio |
|---|---|---|
| LED BlueBUS | ||
| spento | anomalia/errore | Controllare il collegamento alla rete elettrica; se è regolare, verificare i fusibili F1 e F2 e, se necessario, sostituirli con fusibili nuovi dalle stesse caratteristiche. |
| acceso | errore grave |
Provare a scollegare la centralina, eventualmente tutti gli ingressi. Se il problema persiste, resettare la centralina. Se l'errore persiste, è probabile che sia necessario sostituire la centralina. |
| 2 lampeggi verdi a intervalli di un secondo | tutto regolare | Funzionamento normale della centralina. |
| 2 lampeggi verdi rapidi | è cambiato lo stato degli ingressi |
Funzionamento normale: è cambiato lo stato di uno degli ingressi STEP-BY-STEP, STOP, OPEN o CLOSE; si sono attivate le fotocellule, oppure l'automazione ha ricevuto un comando dal telecomando. |
| serie di lampeggi rossi, separati da una pausa di un secondo | varie | Il numero di lampeggi della serie corrisponde alla diagnosi degli errori indicata dal lampeggiante. Consultare «Diagnostica tramite lampeggi del lampeggiante». |
| serie di lampeggi rossi rapidi e lenti | cortocircuito sul morsetto BlueBUS | Scollegare il morsetto e verificare la causa del cortocircuito sui collegamenti BlueBUS. Dopo aver eliminato il cortocircuito, ricollegare il morsetto; dopo dieci secondi il LED ricomincerà a lampeggiare. |
| LED STOP (Arresto) | ||
| spento | l'ingresso STOP è stato attivato | Controllare i dispositivi collegati all'ingresso STOP. |
| acceso | l'ingresso STOP non ha risposto | L'ingresso STOP è attivo. |
| LED STEP-BY-STEP (indicato anche come SbS, P.P. o Passo-Passo) | ||
| spento | tutto regolare |
L'ingresso STEP-BY-STEP non è attivo. |
| acceso | l'ingresso STEP-BY-STEP è stato attivato | Funzionamento normale della centralina, se è stato attivato il dispositivo collegato all'ingresso STEP-BY-STEP. |
| LED FOTO | ||
| spento | L'ingresso FOTO è stato attivato | È intervenuto l'ingresso FOTO. |
|
acceso |
Tutto regolare | Funzionamento normale della centralina, se il dispositivo di sicurezza non è intervenuto. |
LED verticali L1–L8:
| Segnalazione | Rimedio |
|---|---|
| LED 1 | |
| spento | Durante il funzionamento normale indica che la funzione «Chiusura automatica» non è attiva. |
| acceso | Durante il funzionamento normale indica che la funzione «Chiusura automatica» è attiva. |
| lampeggiante |
- La funzione è in fase di programmazione.
|
| LED 2 | |
| spento | Durante il funzionamento normale indica che la funzione «Chiudi» dopo l'interruzione delle fotocellule non è attiva. |
| acceso | Durante il funzionamento normale indica che la funzione «Chiudi» dopo l'interruzione delle fotocellule è attiva. |
| lampeggiante |
- La funzione è in fase di programmazione.
|
| LED 3 | |
| spento | Durante il funzionamento normale indica che la funzione «Chiudi sempre» non è attiva. |
| acceso | Durante il funzionamento normale indica che la funzione «Chiudi sempre» è attiva. |
| lampeggiante |
- La funzione è in fase di programmazione.
|
| LED 4 | |
| spento | Durante il funzionamento normale indica che la funzione «Modalità standby» non è attiva. |
| acceso |
Durante il funzionamento normale indica che la funzione «Modalità standby» è attiva. |
| lampeggiante |
- È in corso la programmazione della funzione.
|
| LED 5 | |
| spento | Durante il normale funzionamento indica che la funzione "Avvio" non è attivata. |
| acceso | Durante il normale funzionamento indica che la funzione "Avvio" è attivata. |
| lampeggiante | È in corso la programmazione delle funzioni. |
| LED 6 | |
| spento | Durante il normale funzionamento indica che la funzione "Prelampeggio" non è attivata. |
| acceso | Durante il normale funzionamento indica che la funzione "Prelampeggio" è attivata. |
| lampeggiante | È in corso la programmazione delle funzioni. |
| LED 7 | |
| spento | Durante il normale funzionamento indica che la funzione "Ricevitore radio interno" non è attivata. |
| acceso | Durante il normale funzionamento indica che la funzione "Ricevitore radio interno" è attivata. |
| lampeggiante | È in corso la programmazione della funzione. |
| LED 8 | |
| spento | Durante il normale funzionamento indica che Robus è configurato come "Unità master" (detta anche Master). |
| acceso | Durante il normale funzionamento indica che Robus è configurato come "Unità slave" (detta anche Slave). |
| lampeggiante | È in corso la programmazione della funzione. |
Installazione della batteria di backup sull'automazione NICE Robus RBS600
La batteria di backup NICE PSS124 non è inclusa di serie nella fornitura dell'automazione, ma è possibile ordinarla separatamente. In caso di interruzione della corrente, alimenterà l'automazione del cancello. La batteria viene ricaricata continuamente dalla rete elettrica. Collegare la batteria alla centralina solo dopo aver completato tutte le fasi di installazione e programmazione.
| 1. Rimuovere il coperchio in plastica (A) del connettore della batteria sull'automazione. | 2. Collegare il cavo corrispondente al connettore della batteria di backup (PSS124). |
 |
 |
| 3. Collegare il connettore corrispondente (C) al connettore della batteria sull'automazione. | 4. Inserire la batteria di backup (D) nell'apposito alloggiamento all'interno dell'automazione. |
 |
 |
Sblocco manuale dell'automazione NICE Robus RBS600
In caso di interruzione della corrente o di guasto, non sarà possibile azionare il cancello tramite telecomando. Per questo è possibile sbloccare l'automazione con l'apposita chiave e muovere il cancello manualmente.
1. Aprire il gancio di bloccaggio (A) con la chiave in dotazione ed estrarre la leva di sblocco. Ora è possibile muovere il cancello manualmente.
2. Per bloccare il cancello, chiudere il gancio di bloccaggio, girare la chiave in senso antiorario e rimuoverla.
Dati tecnici dell'automazione NICE Robus RBS600
| Modello | NICE Robus RBS600 |
|---|---|
| Descrizione del modello | Motoriduttore elettromeccanico per l'automazione di cancelli scorrevoli in ambito residenziale. Fornito completo di centralina NICE MCU1R30 con ricevitore radio integrato. |
| Pignone |
|
| Coppia [Forza] |
21,1 Nm [700 N] – forza necessaria per avviare l'anta |
| Coppia nominale [Forza nominale] |
10 Nm [330 N] – forza necessaria per mantenere l'anta in movimento |
| Velocità | 0,34 m/s |
| Limite di cicli consecutivi | 100 cicli/giorno (la centralina limita il numero in base alle condizioni: vedere la scelta dell'automazione) |
| Limite di funzionamento | 7 minuti (la centralina limita la durata in base alle condizioni: vedere la scelta dell'automazione) |
| Durata | Circa 20.000–250.000 cicli, in base al peso e alla lunghezza dell'anta e alle impostazioni dell'automazione. |
| Alimentazione | 230 V (+10 % / −15 %) 50/60 Hz |
| Potenza assorbita [Carico] |
450 W [2,1 A] |
| Classe di isolamento | 1 – è necessario il collegamento a terra |
| Alimentazione di backup | È possibile acquistare e installare la batteria di backup NICE PSS124. (Con l'adattatore CABLA11 è possibile utilizzare anche il modello precedente PS124.) |
Vista a 360° dell’automazione Nice Robus RBS600
Come posso ordinare questo articolo?
Scegli la modalità che preferisci:
- ordinare dal negozio online: usa il pulsante acquista per aggiungere la merce al carrello (trovi il pulsante acquista qui nella tabella delle varianti del prodotto).
- ordinare per e-mail: ordina all'indirizzo [email protected]
