Kit de motorisation pour portail coulissant jusqu’à 1000kg NICE Rox ROX1000 (B)
| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises sous 24 heures. |
|---|
En stock
476.62 CHF TVA suisse de 8,1 % incluse
| Poids |
|---|
| 11 kg |
Description du produit Kit de motorisation pour portail coulissant jusqu’à 1000kg NICE Rox ROX1000 (B)
NICE Rox ROX1000 est le successeur du moteur ROBO 1000
Moteur NICE Rox ROX1000 est conçu pour les portails coulissants d’un poids jusqu’à 1 000 kg et d’une largeur de passage jusqu’à 8 m (longueur maximale recommandée : 5 m). Il est doté d’un interrupteur électromécanique d’arrêt. Le moteur est nonréversible.
Caractéristiques importantes du moteur ROX 1000 : Le moteur ROX 1000 fonctionne en 230 V, s’installe très facilement et offre une grande puissance.. Le moteur dispose d’un réglage manuel des positions de fin de course, de possibilités limitées pour le raccordement d’équipements supplémentaires et de possibilités de programmation limitées. Ce moteur convient, par exemple, à une résidence secondaire ou à un endroit où l’on ne prévoit pas de connexion à une maison intelligente, mais où l’on recherche plutôt un moteur robuste qui ouvre et ferme le portail. Il dispose d’une seule vitesse et d’un réglage manuel de la force. Il ne permet pas une ouverture partielle. Il est fabriqué pour remplacer les anciens moteurs (NICE ROBO).
Tous les accessoires des moteurs NICE ROBO sont compatibles avec les moteurs NICE ROX..
Si vous remplacez donc un moteur NICE ROBO par un moteur NICE ROX, vous pouvez conserver tous les accessoires existants :
- cellules photoélectriques
- feu clignotant
- contacteur à clé
- toutes les télécommandes
Un autre avantage est le récepteur intégré, qui fonctionne avec un code tournant, mais peut également accepter les anciennes télécommandes à code fixe. Il fonctionne donc avec le codage FLOR (FLO2R-S, FLO4R-S), FLO (FLO2, FLO4) ainsi qu’avec SMILO (SM2). Il convient donc aux situations où vous avez un grand nombre de télécommandes à code fixe.
| Le kit NICE-ROX1000-B contient : | ||||
|---|---|---|---|---|
|
1 × | Motorisation NICE Rox ROX1000 | NICE-ROX1000-A | |
|
Motorisation NICE Rox ROX1000 avec centrale de commande ROA40R10 et récepteur intégré, pour un portail d’un poids total maximal de 1000kg et une largeur de passage jusqu’à 8 m (longueur recommandée : 5m maximum). |
Détails
|
|||
|
1 × | Télécommande NICE Flo2R-s | NICE-FLO2R-S | |
|
Télécommande à deux boutons pour commander automatiquement le portail à distance. Elle permet de commander deux appareils ou d’envoyer deux types de commandes à un même appareil. |
Détails
|
|||
|
1 × | Manuel de montage |
Télécharger
|
|
|
Notice de montage avec schémas de câblage illustrés et instructions de programmation et d'appairage des télécommandes. |
||||
Caractéristiques techniques de NICE ROX 1000
| Alimentation | 230 V - 50/60 Hz |
|---|---|
| Puissance absorbée | 350 W |
| Indice de protection | IP44 |
| Poids | 10 kg |
| Vitesse | 8,5 m/min |
| Force | 800 N |
| Poids maximal du portail | 1000 kg |
| Température de fonctionnement | -20°C à +50°C |
| Centrale de commande | ROA40R10 |
Manuels et documents à télécharger

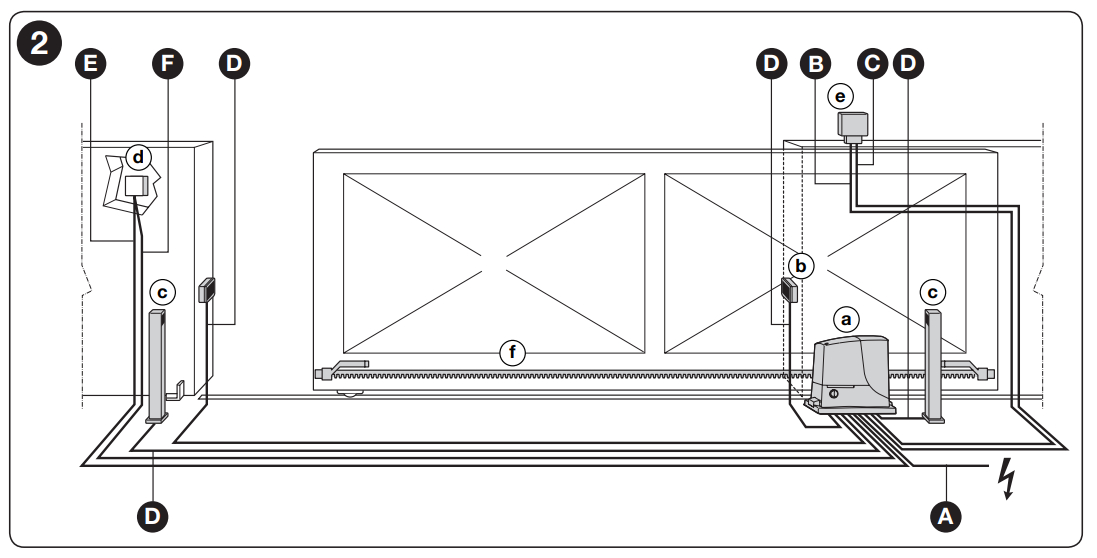

Types de câbles électriques
| Raccordement | Type de câble | Longueur maximale | |
|---|---|---|---|
| A | ALIMENTATION | 3 x 1,5 mm² | 30m * |
| B | FEU CLIGNOTANT AVEC ANTENNE | 1 câble : 2 x 1,5 mm² 1 câble coaxial de type RG58 |
10m 10 m (recommandé : < 5 m) |
| D | PHOTOCELLULES | 1 câble : 2 x 0,25 mm² (TX) 1 câble : 4 x 0,25 mm² (RX) |
30m 30m |
| E-F | SÉLECTEUR À CLÉ | 2 câbles : 2 x 0,5 mm² ** | 20m |
** Si le câble d’alimentation dépasse 30 m, il faut utiliser un câble de section supérieure, par exemple 3 x 2,5 mm², et prévoir une mise à la terre de sécurité à proximité de la motorisation.
** Deux câbles 2 x 2,5 mm² peuvent être remplacés par un seul câble 4 x 0,5 mm²

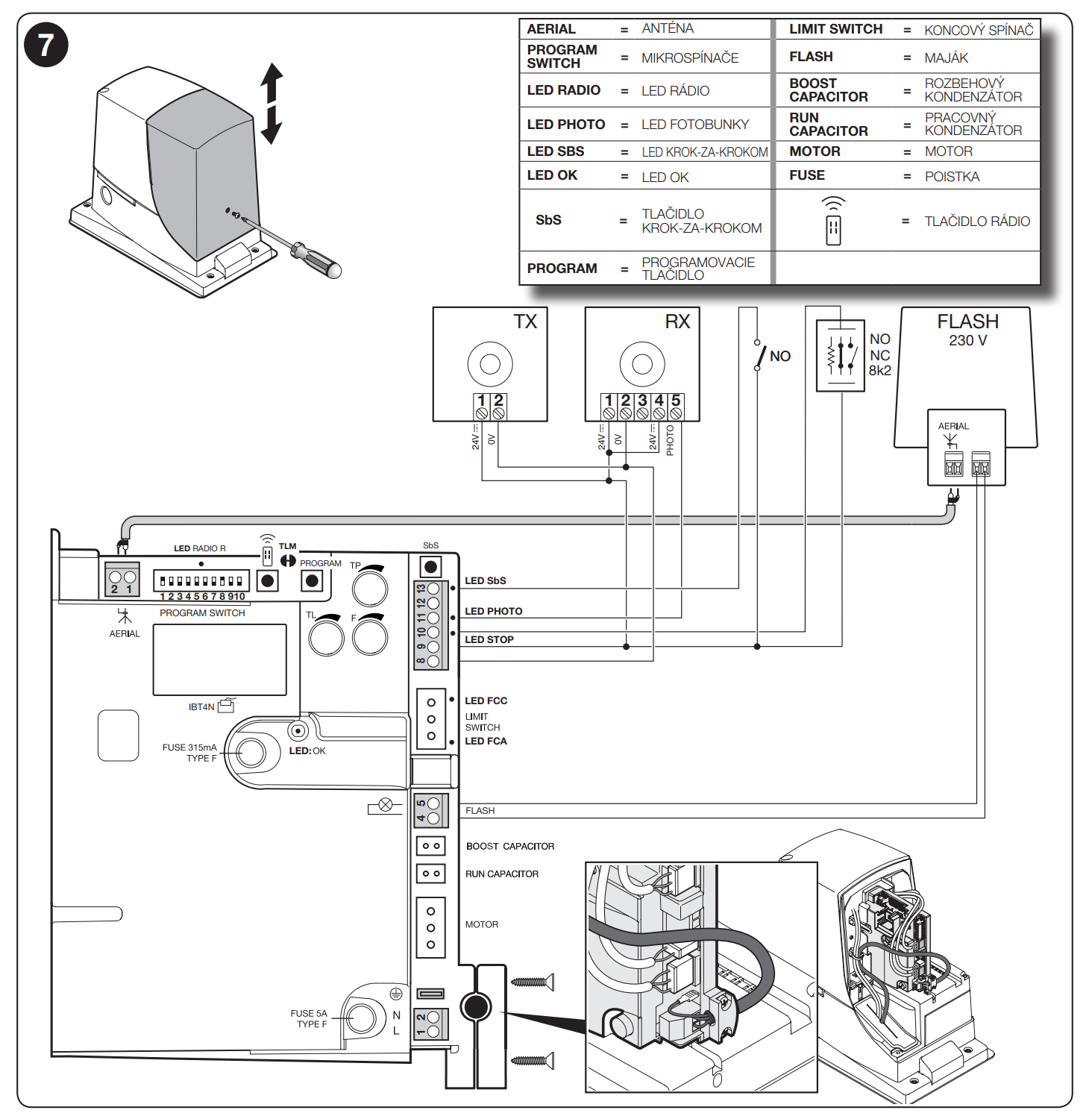

Raccordement à la centrale de commande
Ajout ou suppression de dispositifs
Il est possible à tout moment d’ajouter ou de supprimer des dispositifs du système automatique ; différents types de dispositifs peuvent être raccordés à l’entrée STOP, comme décrit dans les paragraphes suivants. Après toute modification de la configuration de la motorisation du portail automatique, il faut répéter la procédure de reconnaissance des dispositifs.
Entrée STOP
Entrée qui provoque l’arrêt immédiat de la manœuvre, suivi d’une brève inversion du mouvement.
Des dispositifs avec une sortie à contact normalement ouvert (NO), normalement fermé (NC) ou à résistance constante de 8,2 kΩ, tels que des bords sensibles, peuvent être raccordés à cette entrée. La centrale de commande reconnaît le type de dispositif raccordé à l’entrée STOP pendant la phase de reconnaissance des dispositifs.
Si un changement par rapport à l’état reconnu est détecté, la motorisation arrête la manœuvre et effectue une brève inversion du mouvement. Des réglages appropriés permettent de raccorder plusieurs dispositifs à l’entrée STOP, y compris de types différents :
- Plusieurs dispositifs NO peuvent être raccordés en parallèle, sans limite de nombre.
- Plusieurs dispositifs NC peuvent être raccordés en série, sans limite de nombre.
- Plusieurs dispositifs à résistance constante de 8,2 kΩ peuvent être raccordés en cascade, avec une seule résistance de terminaison de 8,2 kΩ.
- Il est possible de combiner des dispositifs NO et NC en raccordant les 2 contacts en parallèle ; une résistance de 8,2 kΩ doit toutefois être raccordée au contact NC (il est ainsi également possible de combiner 3 dispositifs : NO, NC et 8,2 kΩ).
Si l’entrée STOP est utilisée pour raccorder des dispositifs de sécurité, seuls les dispositifs à sortie à résistance constante de 8,2 kΩ garantissent la catégorie III de sécurité contre les défaillances, conformément à la norme EN 13849-1.
Photocellules
Pour ajouter une paire de photocellules, procédez comme suit : raccordez l’alimentation des récepteurs (RX) directement aux bornes 8 et 9).
Le mode de raccordement des émetteurs dépend de l’activation ou non de la fonction Phototest des photocellules.
Le Phototest est une fonction de la centrale de commande qui améliore la fiabilité des dispositifs de sécurité et permet d’atteindre la catégorie II selon la norme EN 13849-1 pour l’ensemble constitué de la centrale de commande et des photocellules de sécurité.
Lorsqu’une manœuvre est lancée, les dispositifs de sécurité associés sont contrôlés et la manœuvre ne démarre que si tout est en ordre.
Si le test donne un résultat négatif (photocellule éblouie par le soleil, court-circuit des câbles, etc.), la centrale de commande détecte un défaut et la manœuvre n’est pas effectuée.
Pour ajouter une paire de photocellules, raccordez-les comme décrit ci-dessous.

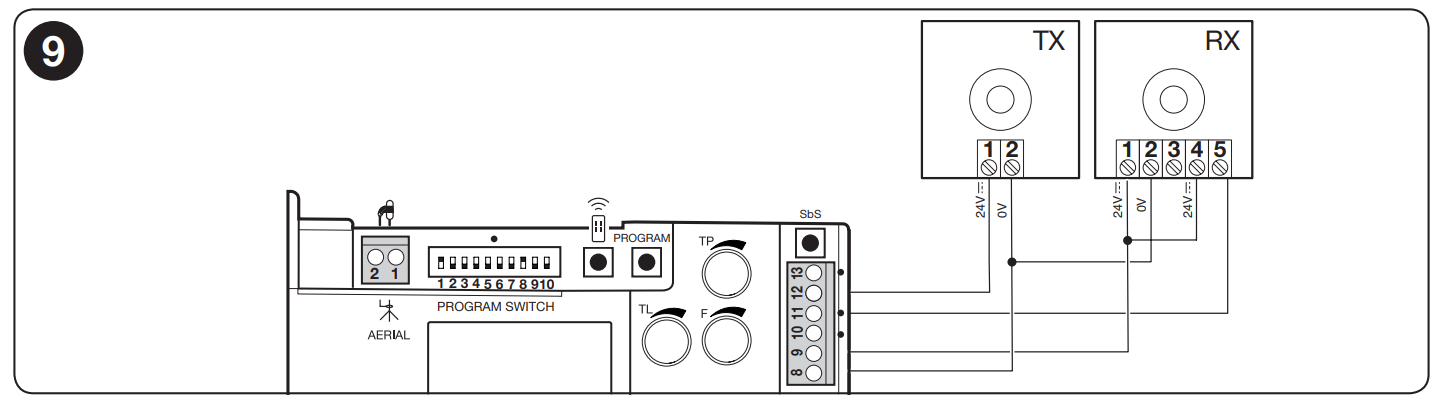

Raccordement sans fonction Phototest :
Raccordez les récepteurs et les émetteurs directement à la sortie accessoires de la centrale de commande (bornes 8 et 9).

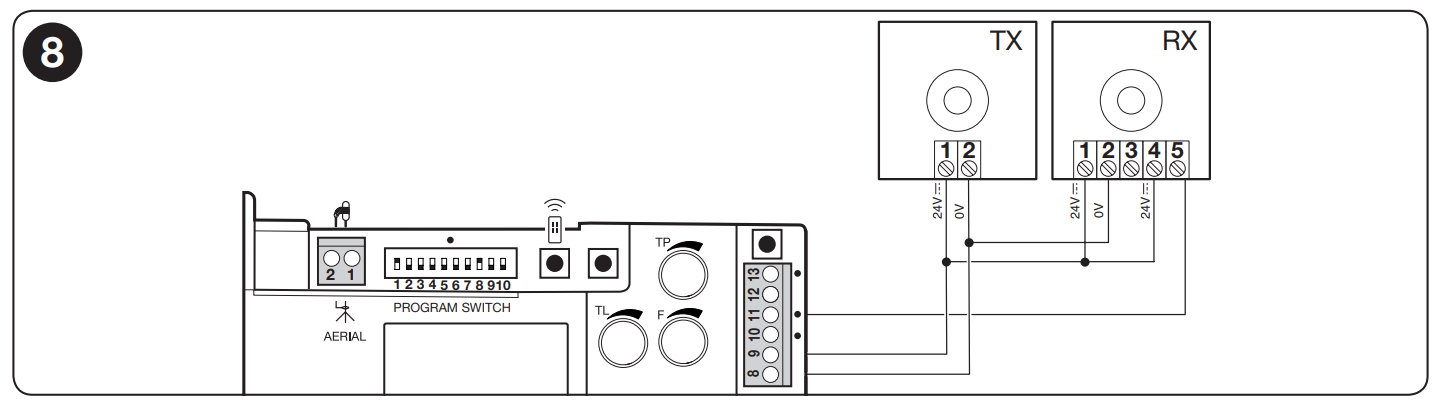

Raccordement avec fonction Phototest :
Raccordez les récepteurs directement à la sortie accessoires de la centrale de commande (bornes 8 et 9). L’alimentation des émetteurs des photocellules ne provient pas de la sortie accessoires, mais de la sortie Phototest située entre les bornes 8 et 12. Le courant maximal prélevé sur la sortie Phototest est de 100 mA.
Pour utiliser la fonction Phototest, il faut activer la synchronisation, comme indiqué dans la notice de montage des photocellules.
