Description du produit NICE MOF - cellules photoélectriques Moon - photocellules à câblage classique (1 paire)
Avertissement : les cellules photoélectriques NICE Moon MOF ne sont plus fabriquées et sont donc indisponibles. En remplacement, vous pouvez choisir les cellules photoélectriques NICE BF, NICE Era Photocell EPS ou NICE Era Photocell EPM.
Des capots de rechange sont disponibles à l’achat : NICE-ND-PRB-MOFB
Cellules photoélectriques de sécurité pour l’extérieur NICE MOF (Caractéristiques techniques) s’installent face à face, de part et d’autre du passage du portail, ou à tout endroit présentant un risque de collision entre le portail et un obstacle. Elles émettent un faisceau infrarouge sur l’axe optique. Si celui-ci est interrompu, elles envoient un signal au portail pour arrêter son mouvement. Elles peuvent être utilisées avec un appareil compatible avec le système de câblage classique (c’est-à-dire une alimentation de 12-24 V et un circuit NC ou NO).
Elles se composent de deux éléments synchronisés : l’émetteur TX et le récepteur RX.
Installation des cellules photoélectriques NICE MOF

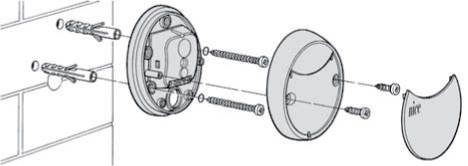

1. Les cellules photoélectriques se montent sur un mur, un pilier ou toute autre surface (montage en saillie), à la même hauteur et face à face, dans le même axe. La surface de montage doit être plane afin de pouvoir aligner facilement les cellules photoélectriques :

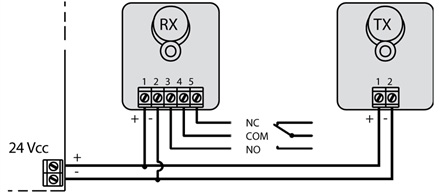

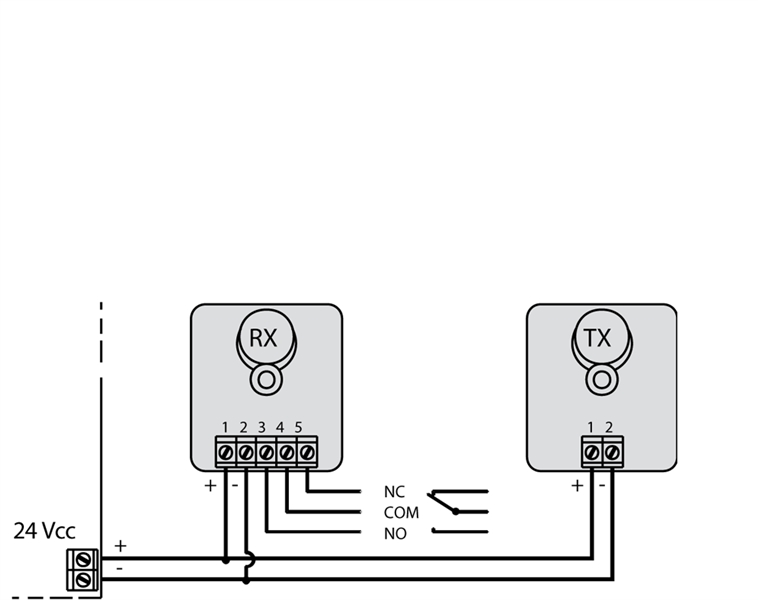

2. Raccordez ensuite les cellules photoélectriques conformément au schéma fourni avec votre motorisation ou votre unité de commande (voir le schéma de câblage de la NICE Road 400 - unité de commande RBA4). Le schéma de câblage universel est le suivant :

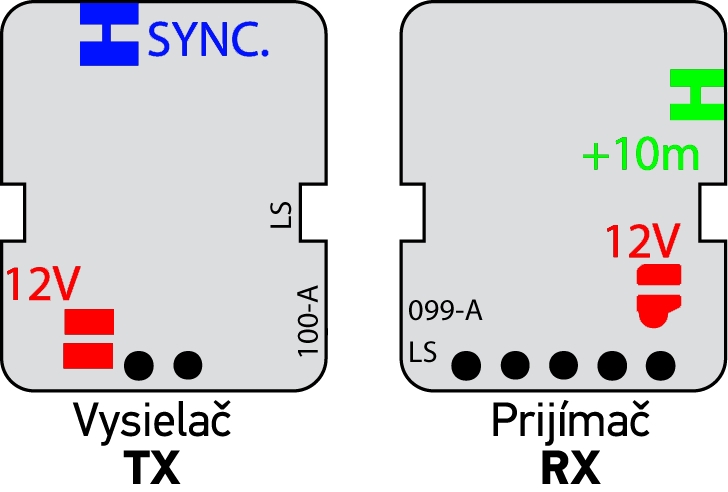

3. Par défaut, les cellules photoélectriques sont réglées sur une alimentation de 24 V. Si vous avez besoin d’une alimentation de 12 V, reliez les pastilles avec une goutte d’étain sur la face arrière du circuit imprimé de l’émetteur TX et du récepteur RX, à l’emplacement marqué « 12V ».
4. Si la distance entre l’émetteur TX et le récepteur RX est supérieure à 10 m, coupez la piste sur la face arrière du circuit imprimé du récepteur RX, à l’emplacement marqué « +10m ».
5. Si l’angle d’ouverture souhaité doit être inférieur à ±5°, ajoutez le cône réducteur (fourni) au récepteur RX en suivant les instructions ci-dessous :
| Déclipsez le capot de la cellule photoélectrique | Retirez le circuit électronique |
|---|---|
 |
 |
| Déclipsez le circuit imprimé | Installez le cône réducteur |
 |
 |
6. Pour vérifier ensuite que le câblage est correct, consultez le chapitre Vérification du fonctionnement et dépannage, ou poursuivez votre lecture pour en savoir plus sur le câblage de plusieurs paires de cellules photoélectriques :
Câblage de deux paires de cellules photoélectriques NICE MOF

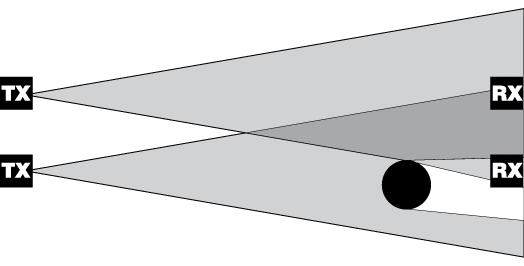

Placez les cellules photoélectriques autour du portail ou de la porte de garage. Lors de l’installation de deux paires de cellules photoélectriques, une interférence peut se produire entre l’émetteur TX de la première paire et le récepteur RX de la deuxième paire, comme illustré ci-dessous :
Pour éviter les interférences entre deux paires installées à proximité l’une de l’autre, il faut disposer d’une alimentation en courant alternatif et couper la piste SYNC sur les deux émetteurs TX, comme indiqué sur l’illustration :

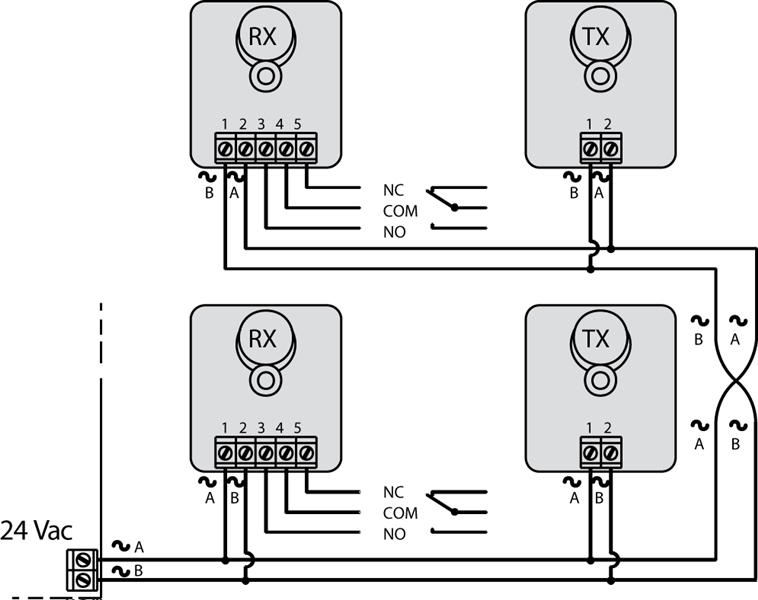

Il faut également câbler la deuxième paire de cellules photoélectriques en inversant les émetteurs et les récepteurs, comme illustré ci-dessous :
Vérification du fonctionnement et dépannage du câblage des cellules photoélectriques NICE MOF
 |

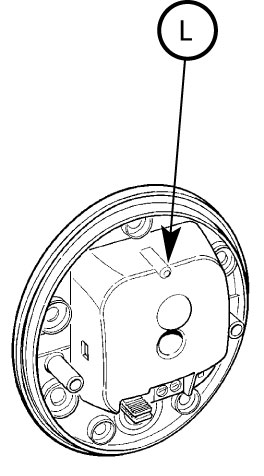

Après avoir installé les cellules photoélectriques, vérifiez le comportement du voyant LED du récepteur RX. Selon le clignotement du voyant LED, les situations suivantes peuvent se présenter : |
| LED « L » | Situation | Que faire ? |
|---|---|---|
| Éteint | Tout fonctionne correctement | Rien. |
| Clignotement lent | Le récepteur RX reçoit un signal faible | Ajustez l’alignement des cellules photoélectriques. |
| Clignotement rapide | Le récepteur RX ne reçoit aucun signal | Vérifiez qu’aucun obstacle ne se trouve sur l’axe optique entre l’émetteur TX et le récepteur RX. Vérifiez l’alignement de TX et RX. |
| Allumé | Obstacle détecté | Retirez l’obstacle |
Caractéristiques techniques des cellules photoélectriques NICE MOF
| Type de produit | Détecteur pour portails battants et coulissants automatiques et portes de garage, composé d’un émetteur TX et d’un récepteur RX. |
|---|---|
| Technologie | Liaison optique directe TX-RX avec faisceau infrarouge modulé. |
| Alimentation/sortie |
|
| Consommation |
Une paire : 55 mA, répartis comme suit :
|
| Capacité de détection | Objets opaques de plus de 50 mm passant sur l’axe optique entre l’émetteur TX et le récepteur RX à une vitesse inférieure à 1,6 m/s. |
| Angle d’émission de l’émetteur TX | 20° ±25% |
| Angle de réception du récepteur RX |
|
| Portée normale | 15 m (peut être réduite de 50 % en cas de mauvaises conditions météorologiques) |
| Portée maximale | 30 m avec la piste « +10m » coupée |
| Sortie relais | 500 mA et 48 V maximum |
| Utilisation en milieu acide ou salin, ou dans un environnement présentant un risque accru d’explosion | Non |
| Montage | Montage vertical au mur |
| Classe de protection | IP55 |
| Température de fonctionnement | -20°C à 60°C |
| Dimensions | 69x78x25mm |
| Poids | 50g |

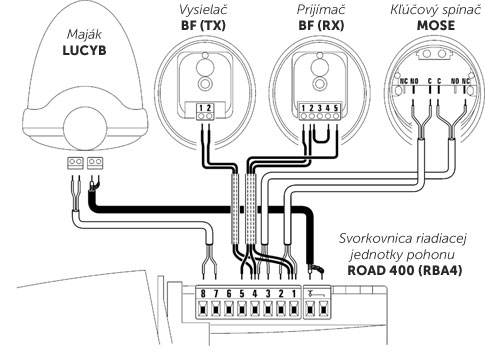

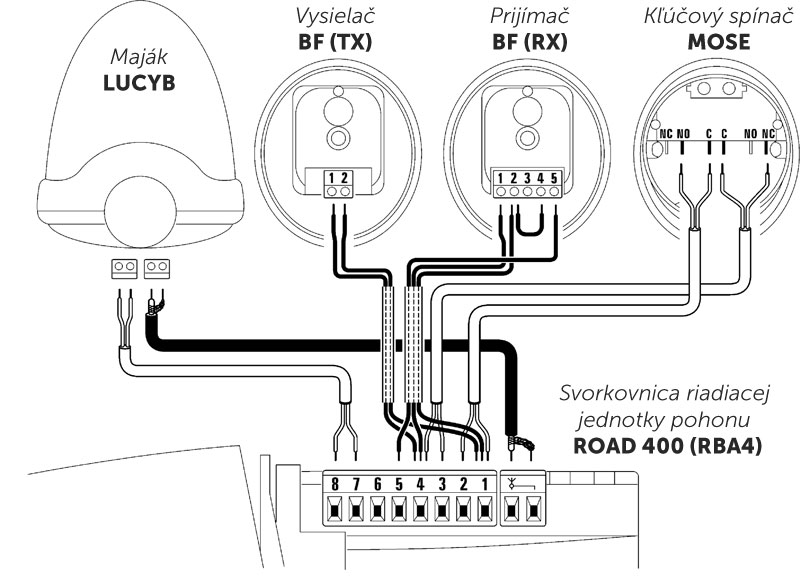

Raccordement des cellules photoélectriques NICE MOF avec la motorisation NICE Road 400

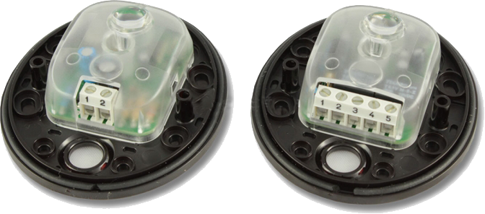

Intérieur des cellules photoélectriques NICE MOF pour motorisations de portail
