Description du produit NICE OX4T - récepteur externe universel à quatre canaux avec code tournant
Quatre canaux (que signifie cela ?) récepteur compatible avec télécommandes NICE à code tournant de type O-Code (un code de 72 bits permet 4,7 quadrillions de combinaisons, ce qui le rend pratiquement impossible à pirater). Il reconnaît également le codage FloR des télécommandes Era Flor et FloR-s ainsi que le codage Smilo. Grâce à ce récepteur, vous pouvez commander à l'aide d'une télécommande, ou du bouton de la marque NICE un équipement automatisé d'une autre marque au moyen de relais à contacts secs. Les relais sont en effet normalement à contacts secs, mais si vous réalisez un pontage de l'alimentation à travers le relais, vous pouvez également commander n'importe quel autre appareil 230 V, par exemple un moteur, un éclairage, des stores, des marquises ou des volets...
Aperçu rapide des caractéristiques du récepteur NICE OX4T
- La mémoire du récepteur peut enregistrer jusqu'à 1 024 télécommandes.
- L'appareil comporte 4 relais pour contacts normalement ouverts (NO) et normalement fermés (NC).
- Il est possible de configurer pour chaque relais l'une des 14 commandes.
- Il comporte 3 commutateurs, dont 2 peuvent être utilisés pour régler le temporisateur.
- Il peut également fonctionner comme répéteur : il peut transmettre le signal d'une télécommande à un récepteur plus éloigné, ce qui augmente la portée de l'ensemble du système d'automatisation.
Installation du récepteur NICE OX4T

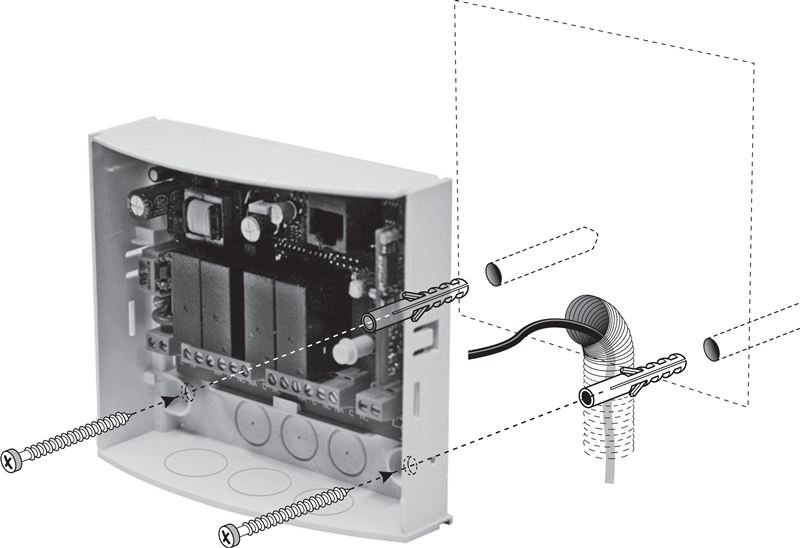

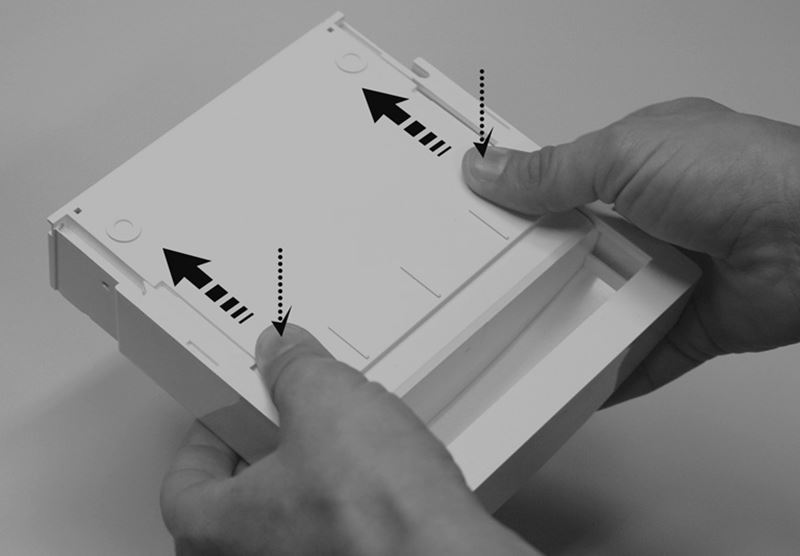

| 1. Retirez le couvercle supérieur du récepteur | 2. Percez les trous aux emplacements indiqués pour les vis et le câblage, puis fixez le récepteur au mur ou à une autre surface. |
|---|---|
 |
 |

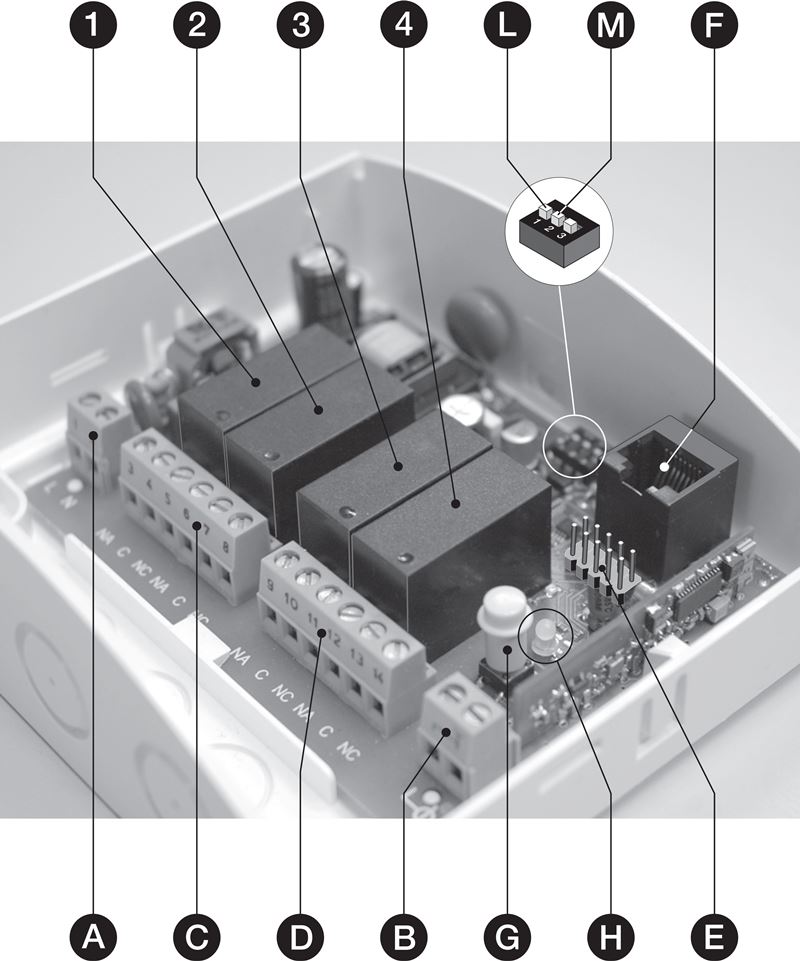

Schéma et raccordement du récepteur NICE OX4T
Le récepteur comprend des entrées d'alimentation, des sorties des quatre relais et une entrée pour l'antenne:
| Repère | Description |
|---|---|
| 1, 2, 3, 4 | Relais |
| A | Entrée d'alimentation |
| B | Entrée pour l'antenne |
| C | Sortie des relais 1 et 2 |
| D | Sortie des relais 3 et 4 |
| E | Port pour NICE OBOX |
| F | Port pour NICE O-View et NICE BusT4 |
| G | Bouton de programmation P1 |
| H | Voyant LED L1 |
| L | Commutateur pour Temporisateur I |
| M | Commutateur pour Temporisateur II |
Raccordement électrique et description des relais
Les 4 relais sont à contacts secs.
Chaque relais comporte un contact commun (C), un contact normalement ouvert (NO) et un contact normalement fermé (NC).
Les relais 1, 2, 3 et 4 sont isolés du circuit interne du récepteur ; ils peuvent donc commuter du courant secteur de 230 V. Les paires de relais 1+2 et 3+4 sont également isolées l'une de l'autre. Vous pouvez donc utiliser les combinaisons suivantes :
- utiliser tous les relais pour le courant fort
- ou utiliser tous les relais pour le courant faible
- ou utiliser les relais 1+2 pour le courant fort et les relais 3+4 pour le courant faible
- ou utiliser les relais 1+2 pour le courant faible et les relais 3+4 pour le courant fort

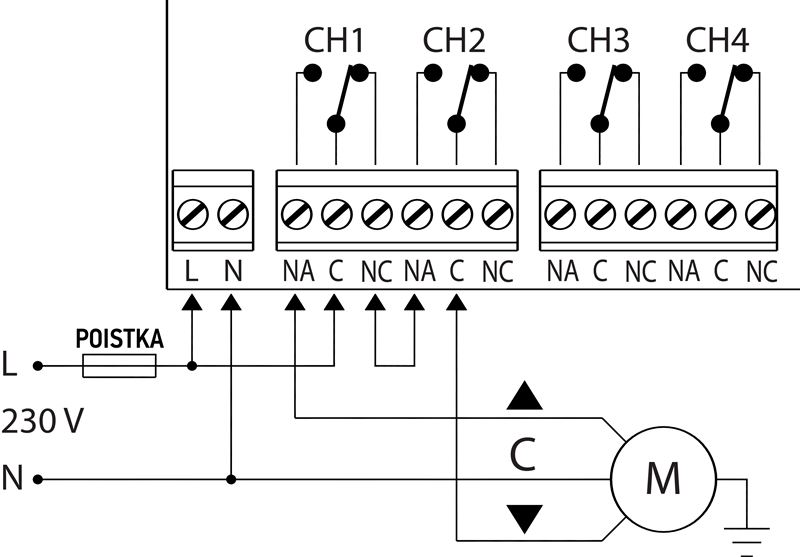

Exemple de raccordement pour courant fort
| Exemple de raccordement pour un circuit électrique courant (éclairage, moteur, ...) | Exemple de raccordement pour un moteur bidirectionnel (un canal/relais le fait tourner dans un sens, l'autre dans l'autre sens) |
|---|---|
 |
 |
En cas de portée insuffisante de la télécommande il faut utiliser une antenne externe, par exemple NICE ABF. Lors de l'installation de l'antenne, laissez le câble droit afin de limiter au maximum les courbures et les torsions. Pour obtenir la meilleure portée possible, placez l'antenne aussi haut que possible au-dessus des structures métalliques ou en béton armé.
Programmation du récepteur externe NICE OX4T
Appairage avec une télécommande – introduction
Pendant l'appairage, le récepteur communique à l'aide du bouton P1, sur lequel vous appuyez ; il répond par le clignotement de la LED. Consultez la signification des clignotements, si quelque chose ne fonctionne pas.
Le récepteur peut mémoriser 1024 télécommandes avec le codage pris en charge O-Code/FloR/TTS, Smilo et Flo.
Attention : La première télécommande mémorisée détermine le type de codage qui sera utilisé par la suite. Ainsi, si une télécommande avec le codage Smilo est déjà mémorisée, une télécommande avec un autre codage, par exemple FloR, ne pourra plus être associée au récepteur, sauf si vous effacez toute la mémoire (situation peu probable). Après son raccordement à l’alimentation électrique, le récepteur émet un certain nombre de longs clignotements verts, qui indiquent le type de codage utilisé.
Vous pouvez associer la télécommande au récepteur selon deux modes :
Association de la télécommande en mode I.
Cette méthode mémorise simultanément toutes les touches de la télécommande dans le récepteur. La première touche commande alors le premier relais, la deuxième le deuxième relais, la troisième le troisième relais et la quatrième le quatrième relais. Le mode de commande est réglé sur le mode semi-automatique « activation/désactivation tant que la touche est maintenue ». Si la télécommande comporte moins de touches, seul le nombre correspondant de relais sera mémorisé.
Procédure d’association :
- Appuyez sur le bouton P1 du récepteur et maintenez-le enfoncé jusqu’à ce que le voyant LED L1 s’allume, puis relâchez le bouton.
- Dans les 10 secondes (ou tant que le voyant est allumé), appuyez sur une touche quelconque de la télécommande et maintenez-la enfoncée jusqu’à ce que le voyant du récepteur clignote trois fois, puis relâchez la touche de la télécommande.
- Pour mémoriser d’autres télécommandes, répétez l’étape 2. Vous disposez toutefois de 10 secondes après la mémorisation de la dernière télécommande associée.
Association de la télécommande en mode II.
Cette procédure est plus avancée. Procédure d’association :
- Appuyez sur le bouton P1 du récepteur autant de fois que le numéro de la commande souhaitée dans le tableau. Le voyant LED clignote autant de fois que vous avez appuyé sur le bouton P1, fait une courte pause, puis recommence à clignoter.
- Dans les 10 secondes (ou tant que le voyant clignote), appuyez sur une touche quelconque de la télécommande et maintenez-la enfoncée jusqu’à ce que le voyant du récepteur clignote trois fois (à une fréquence différente), puis relâchez la touche de la télécommande.
- Pour mémoriser d’autres télécommandes, répétez l’étape 2. Vous disposez toutefois de 10 secondes après la mémorisation de la dernière télécommande associée.
Cette méthode mémorise uniquement la touche concernée (à l’exception des commandes 9, 10, 13 et 14). Une touche peut être affectée à 14 commandes :
| N° | Description |
|---|---|
| 1 | active RELAIS 1 en mode « activation/désactivation tant que la touche est maintenue » |
| 2 | active RELAIS 2 en mode « activation/désactivation tant que la touche est maintenue » |
| 3 | active RELAIS 3 en mode « activation/désactivation tant que la touche est maintenue » |
| 4 | active RELAIS 4 en mode « activation/désactivation tant que la touche est maintenue » |
| 5 | active RELAIS 1 en mode « activation/désactivation » |
| 6 | active RELAIS 2 en mode « activation/désactivation » |
| 7 | active RELAIS 3 en mode « activation/désactivation » |
| 8 | active RELAIS 4 en mode « activation/désactivation » |
| 9* | active les RELAIS 1 et 2 pour un moteur bidirectionnel (avec la minuterie I.) |
| 10* | active les RELAIS 3 et 4 pour un moteur bidirectionnel (avec la minuterie II.) |
| 11** | active le RELAIS 1 pendant la durée réglée sur la minuterie I. |
| 12** | active le RELAIS 3 pendant la durée réglée sur la minuterie II. |
| 13* | active les RELAIS 1 et 2 pour un moteur bidirectionnel (« activation/désactivation tant que la touche est maintenue ») |
| 14* | active les RELAIS 3 et 4 pour un moteur bidirectionnel (« activation/désactivation tant que la touche est maintenue ») |
*) Remarque concernant les commandes 9, 10, 13 et 14 : Lors de l’association, la touche utilisée n’a pas d’importance : la télécommande entière est mémorisée dans le récepteur et les touches ont les fonctions suivantes : 1 - OUVRIR, 2 - STOP, 3 - FERMER, (4 - STOP). Certaines télécommandes n’ont pas de quatrième touche. Bien entendu, il faut avoir un moteur correctement raccordé. Remarques complémentaires pour :
- Commandes 9 et 10 - À chaque réception d’une commande, le récepteur active le relais correspondant pendant la durée du temporisateur (« Commande 9/RELAIS 1+2/Temporisateur I » et commande « 10/RELAIS 3+4/Temporisateur II »).
- Commandes 13 et 14 - À chaque envoi d’une commande, les relais restent activés tant que vous maintenez le bouton enfoncé. Si vous maintenez le bouton enfoncé pendant plus de 3 secondes, les relais restent activés pendant la durée du temporisateur (« Commande 13/RELAIS 1+2/Temporisateur I » et commande « 14/RELAIS 3+4/Temporisateur II »).
**) Remarque concernant les commandes 11 et 12 : À chaque réception d’une commande, le récepteur active le relais correspondant pendant la durée du temporisateur (« Commande 11/RELAIS 1+2/Temporisateur I » et commande « 12/RELAIS 3+4/Temporisateur II »). Vous pouvez prolonger le temporisateur avant son expiration en envoyant à nouveau la commande. Vous pouvez également l’« arrêter » prématurément en envoyant à nouveau la commande tout en maintenant le bouton enfoncé pendant trois secondes.
Si le récepteur capte par hasard deux commandes destinées au même RELAIS, il exécute toujours la dernière commande envoyée.
Appairage avec une télécommande déjà appairée
Cette opération doit être effectuée à portée du récepteur. Vous avez deux télécommandes, l’une ANCIENNE, déjà appairée, et l’autre NOUVELLE, qui ne l’est pas encore. Si l’ ANCIENNE télécommande a été appairée en mode I, la NOUVELLE télécommande hérite des mêmes caractéristiques et l’opération peut être effectuée avec n’importe quel bouton. Si l’ ANCIENNE télécommande a été appairée en mode II, l’opération doit être effectuée séparément pour chaque bouton, en appuyant sur le bouton concerné. Procédez comme suit :
Procédure standard
- Maintenez le bouton de la NOUVELLE télécommande enfoncé pendant au moins 5 secondes, puis relâchez-le.
- Appuyez lentement trois fois sur le bouton de l’ ANCIENNE télécommande.
- Appuyez lentement une fois sur le bouton de la NOUVELLE télécommande.
- Si l’appairage a échoué, essayez d’appuyer sur les boutons plus lentement. Vous pouvez également maintenir le bouton enfoncé pendant 6 secondes à l’étape 1.
Procédure alternative
- Maintenez le bouton de la NOUVELLE télécommande enfoncé pendant au moins 3 secondes, puis relâchez-le.
- Maintenez le bouton de l’ ANCIENNE télécommande enfoncé pendant au moins 3 secondes, puis relâchez-le.
- Maintenez le bouton de la NOUVELLE télécommande enfoncé pendant au moins 3 secondes, puis relâchez-le.
- Maintenez le bouton de l’ ANCIENNE télécommande enfoncé pendant au moins 3 secondes, puis relâchez-le.
Programmation des temporisateurs
Le récepteur OX4T permet de régler deux temporisateurs :
- Temporisateur I pour le RELAIS 1 - Si la commande 9, 11 ou 13 a été programmée, le temporisateur fonctionne pour les RELAIS 1+2. Sinon, il fonctionne uniquement pour le RELAIS 1.
- Temporisateur II pour le RELAIS 3 - Si la commande 10, 12 ou 14 a été programmée, le temporisateur fonctionne pour les RELAIS 3+4. Sinon, il fonctionne uniquement pour le RELAIS 3.
La durée réglée en usine est de 120 secondes, et peut être modifiée comme suit :
- Si le RELAIS est actif, désactivez-le à l’aide de la commande correspondante.
- Placez le commutateur I (marqué L) sur ON pour le temporisateur I, ou placez le commutateur II (marqué M) sur ON pour le temporisateur II. La LED située à côté des commutateurs s’allume pour indiquer le début de la programmation.
- Selon le commutateur réglé, envoyez la commande d’activation du RELAIS correspondant ; le décompte commence dès son activation.
- Une fois la durée souhaitée écoulée, envoyez le signal de désactivation du RELAIS. La durée du temporisateur est alors enregistrée.
- Remettez le commutateur activé sur OFF. Lorsque la LED située à côté des commutateurs s’éteint également, le récepteur revient à son état normal et quitte le mode de programmation.
Effacement de la mémoire
- Appuyez sur le bouton P1 du récepteur et maintenez-le enfoncé.
- Le voyant L1 s’allume, puis s’éteint (continuez à maintenir le bouton enfoncé).
- Le voyant se met à clignoter et :
- Pour effacer uniquement les télécommandes, _PENDANT_ le troisième clignotement, relâchez le bouton P1.
- Pour effacer toute la mémoire, relâchez le bouton P1 _PENDANT_ le cinquième clignotement.
- Si l’effacement a réussi, le voyant clignote rapidement pendant un instant, comme en discothèque, puis clignote 5 fois.
Effacement d’une télécommande spécifique de la mémoire du récepteur
- Appuyez sur le bouton P1 du récepteur et maintenez-le enfoncé.
- Le voyant L1 s’allume. Tout en maintenant le bouton P1 enfoncé, appuyez sur le bouton de la télécommande et maintenez-le enfoncé.
- Si l’effacement a réussi, le voyant clignote 5 fois. Vous pouvez alors relâcher les deux boutons.
Verrouillage de la mémoire contre la copie des télécommandes
- Débranchez le récepteur de l’alimentation et attendez 5 secondes.
- Maintenez le bouton P1 enfoncé et rétablissez l’alimentation.
- La LED clignote d’abord plusieurs fois en vert, puis deux fois en orange et enfin une fois pour indiquer l’état de la mémoire ; relâchez alors le bouton.
- Dans les 5 secondes, appuyez plusieurs fois pour régler la couleur de la LED :
- éteinte - mémoire déverrouillée pour la copie des télécommandes
- verte - copie des télécommandes à portée bloquée
- rouge - copie des télécommandes par emprunt du code bloquée
- orange - toute copie de télécommande bloquée
- Dans les 5 secondes, appuyez sur n’importe quel bouton d’une télécommande déjà appairée pour enregistrer le réglage.
Diagnostic par clignotement de la LED
Caractéristiques techniques du récepteur NICE OX4T
| Codage |
|
|---|---|
| Alimentation | 110-240 V CA 50/60 Hz |
| Mémoire | 1 024 télécommandes/boutons |
| Consommation (maximale) | 80 mA |
| Fréquence | 433,92 MHz |
| Impédance de l’antenne | 52 Ω |
| Portée |
|
| Sensibilité | 0,5 µV |
| Nombre de relais | 4 relais sans potentiel, NC/NO |
| Contact pour relais normalement ouvert | max. 5 A et 250 V |
| Indice de protection | IP44 |
| Dimensions | 128×112×43 mm (l×p×h) |
| Poids | 260 g |
