Profil de fixation en aluminium pour lames, en U, largeur 50 mm, anthracite RAL 7016, lisse
NOUVEAU| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises sous 24 heures. |
|---|
en stock
43.05 CHF TVA suisse de 8,1 % incluse
| Longueur [m] | Poids |
|---|---|
| 6m +/- 5mm | 3,72 kg |
en stock
21.53 CHF TVA suisse de 8,1 % incluse
| Longueur [m] | Poids |
|---|---|
| 3m +/- 5mm | 1,86 kg |
en stock
14.35 CHF TVA suisse de 8,1 % incluse
| Longueur [m] | Poids |
|---|---|
| 2m +/- 5mm | 1,24 kg |
Description du produit Profil de fixation en aluminium pour lames, en U, largeur 50 mm, anthracite RAL 7016, lisse
Profil de fixation en aluminium pour lames de clôture en forme de U, avec une finition anthracite RAL 7016 lisse, il convient donc au montage entre les poteaux d’un portail, d’une clôture ou d’une autre ouverture. La largeur extérieure du profilé est de 50 mm, le débord est de 22 mm et la longueur est de 2 m, 3 m ou 6 m.
- Compatibilité du profil de fixation
- Méthode de montage avec une lame parallélogramme
- Méthode de montage avec une lame persienne
- Méthode de montage avec une lame en forme de goutte
- Finition
- Caractéristiques techniques
Sur la face extérieure du profilé, des rainures préusinées permettent de positionner précisément les vis à l’horizontale. Les vis idéales sont des vis autoforeuses en acier inoxydable DIN 7982 à tête fraisée, 3,5x19 mm.
Compatibilité du profil de fixation :
Le profilé convient à la pose inclinée des modèles de lames suivants :
- lame parallélogramme en aluminium
- lame persienne en aluminium (épaisseur de paroi de 1,6 ou 2 mm)
- lame en forme de goutte
Modèles compatibles :
- lame parallélogramme en aluminium, couleur anthracite, finition lisse, identique au profil de fixation
- lame parallélogramme en aluminium, couleur anthracite, finition texturée
- lame persienne en aluminium, épaisseur de paroi de 1,6 mm, sans finition
- lame persienne en aluminium, épaisseur de paroi de 2 mm, sans finition
- lame en aluminium en forme de goutte, sans finition
- lame en aluminium en forme de Z, sans finition

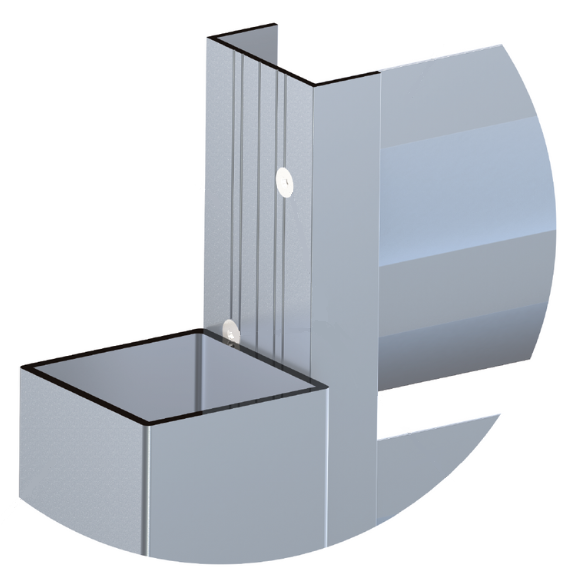

Photo réaliste du profilé UT de fixation :

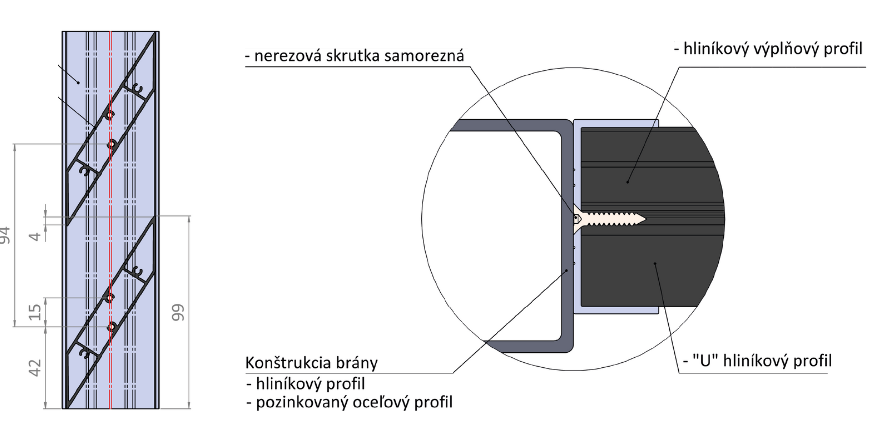

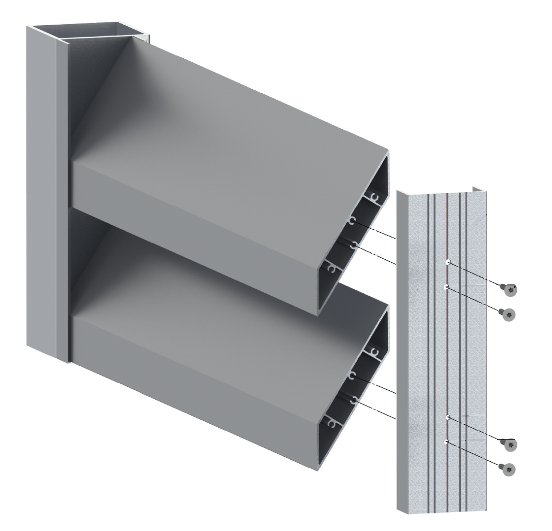

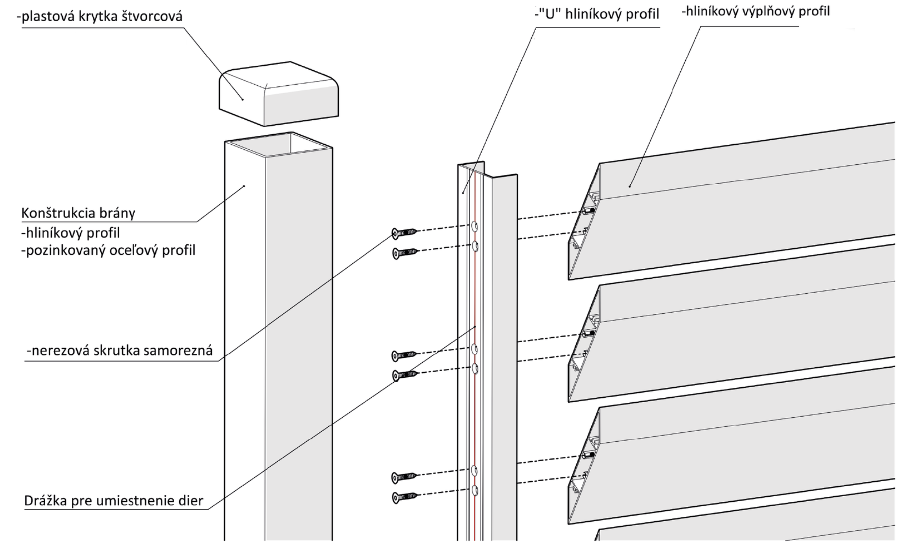

Méthode de montage d’une lame parallélogramme en aluminium :
Le profilé de fixation en U comporte des rainures préusinées ; vous pouvez prépercer les trous de vis dans la rainure centrale. À l’intérieur de la lame creuse, des rainures de guidage sont aménagées sur les côtés pour recevoir les vis. Lors d’un montage incliné, ces rainures de guidage garantissent la même inclinaison pour chaque lame et créent un motif régulier. Il suffit de mesurer sur le profilé de fixation l’écart entre les lames pour créer le motif souhaité, ajouré ou occultant. Lorsque la lame est inclinée, l’écart entre ses deux rainures de guidage intérieures est de 15 mm. L’écart recommandé par rapport au bas pour la pose de la première lame est de 42 mm.
Lame de clôture parallélogramme, couleur anthracite et finition lisse Associée au profilé de fixation en U de même couleur et de même finition, elle confère à vos clôtures, portails et portillons un aspect moderne et harmonieux.
 |
 |
 |

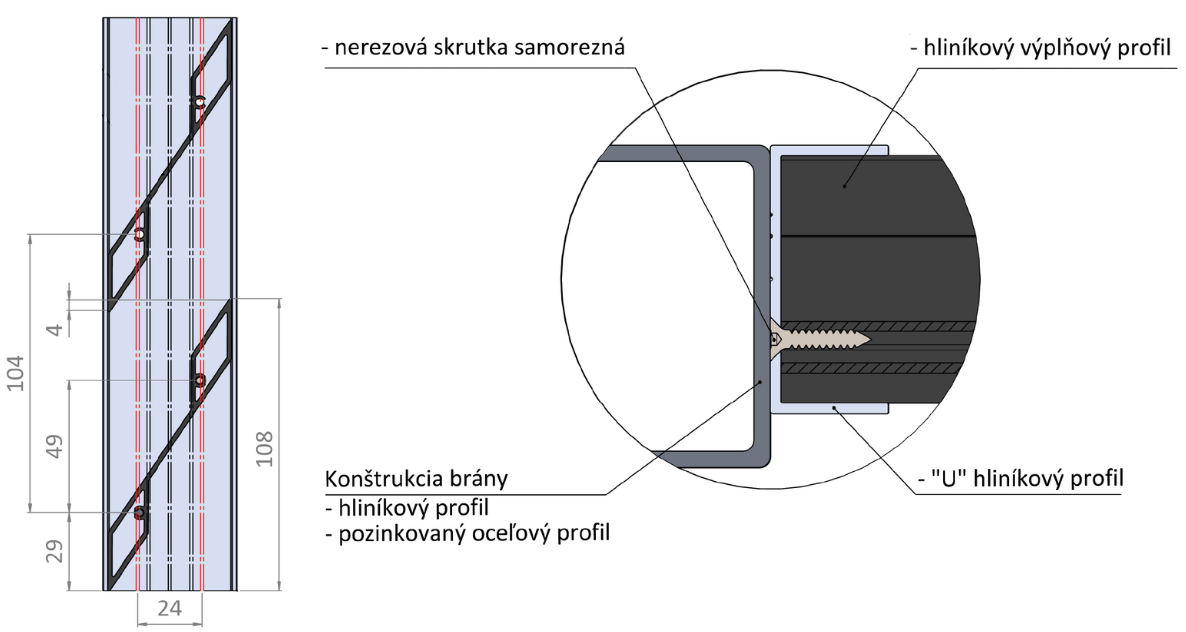

Méthode de montage d’une lame persienne en aluminium :
Le profilé de fixation en U comporte 5 rainures préusinées. Pour le montage des lames persiennes, nous utilisons les rainures situées aux extrémités pour prépercer les trous de vis (elles sont espacées de 24 mm). À l’intérieur de la lame creuse, des rainures de guidage situées dans le pli permettent de fixer les vis. Lors d’un montage incliné, ces rainures de guidage garantissent la même inclinaison pour chaque lame et créent un motif régulier. Il faut mesurer sur le profilé de fixation l’écart entre les lames afin de créer le motif souhaité, ajouré ou occultant. Lorsque la lame est inclinée, l’écart entre ses deux rainures de guidage intérieures est de 49 mm.
 |
 |
 |
 |

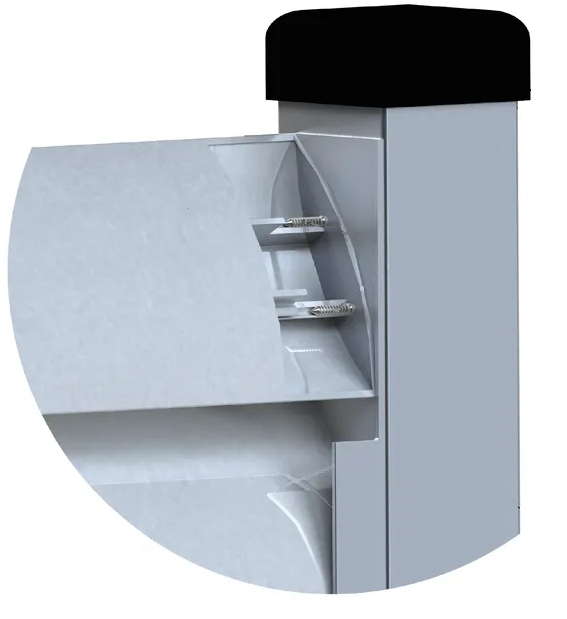

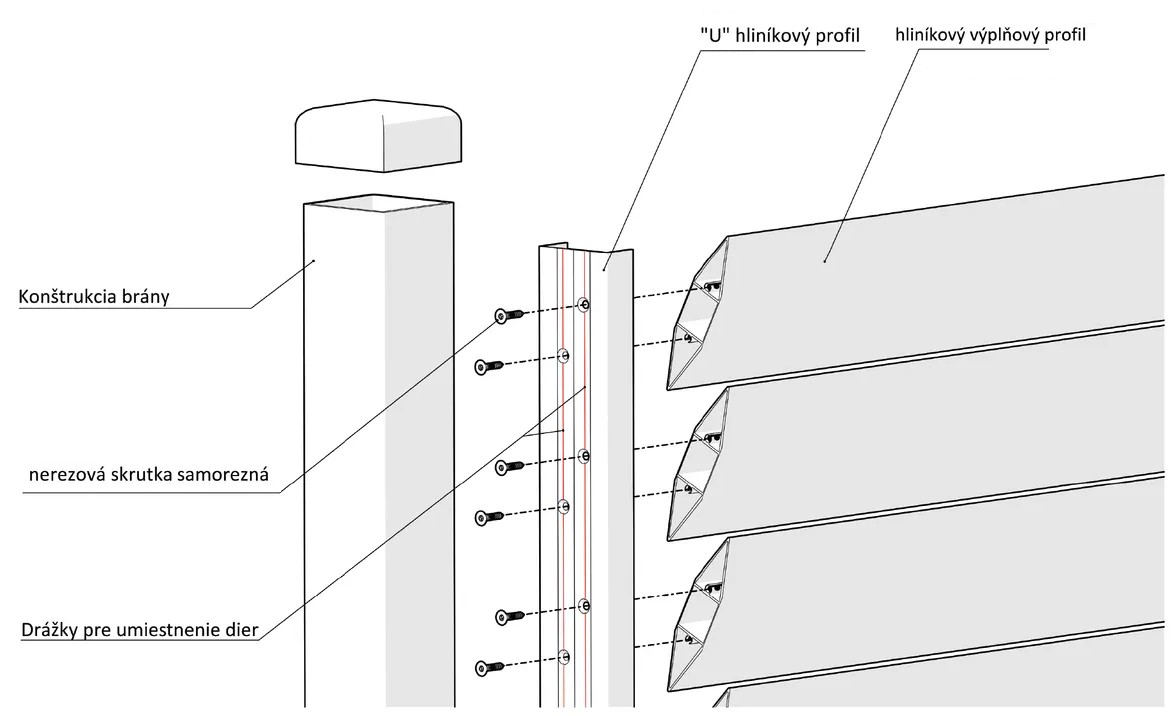

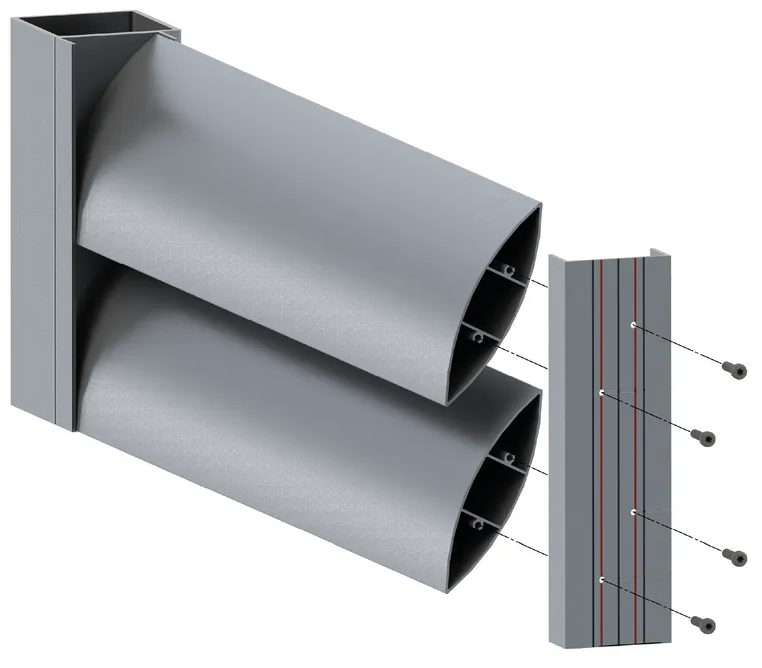

Méthode de montage d’une lame goutte en aluminium :

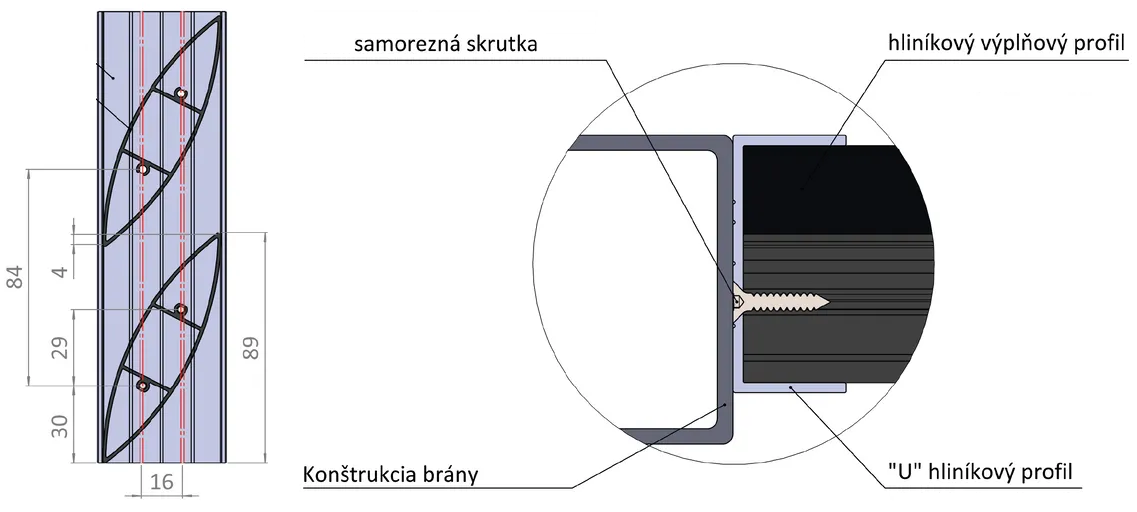

Le profilé de fixation en U comporte 5 rainures préusinées : une au centre et deux de chaque côté de celle-ci. Pour une lame en aluminium en forme de goutte, on utilise les deux rainures de part et d’autre de la rainure centrale, soit la deuxième rainure en partant du bord droit et la deuxième en partant du bord gauche. Elles sont espacées de 16 mm. À l’intérieur de la lame creuse, des rainures de guidage suivent l’axe central et permettent de fixer les vis. Lors d’un montage incliné, ces rainures de guidage garantissent la même inclinaison pour chaque lame et créent un motif régulier. Il suffit de mesurer sur le profilé de fixation l’écart entre les lames pour créer le motif souhaité, ajouré ou occultant. Lorsque la lame est inclinée, l’écart entre ses deux rainures de guidage intérieures est de 29 mm. La hauteur de la lame posée en biais dans le profilé de fixation est de 89 mm.
 |
 |
 |
 |
Finition
De manière générale, l’aluminium est un excellent matériau, résistant à la corrosion et aux intempéries, et doté d’une longue durée de vie. Le profilé de fixation est fabriqué en aluminium conforme à la norme EN AW-6060 T66 et livré avec une finition anthracite RAL 7016.
Le profilé est traité par thermolaquage. Après application, la peinture en poudre est cuite au four. Le revêtement est appliqué avec une peinture en poudre thermodurcissable mate certifiée Qualicoat et à base de résines polyester destinée à un usage extérieur.
Cette finition de surface se distingue par sa longue durée de vie et sa résistance aux UV et au jaunissement.. Elle est destinée au secteur de la construction, où la durabilité de la teinte et de la brillance est essentielle.
Avertissement
Le procédé de fabrication exige qu’aux extrémités des profilés à finition thermolaquée environ 1 cm de profilé de chaque côté soit laissé libre pour la fixation lors du laquage.. À l’extrémité du profilé se trouve un petit trou, dont il faut tenir compte. Ce petit trou ne gêne pas le montage, mais il est possible de couper facilement l’extrémité si nécessaire.
Caractéristiques techniques du profilé de fixation en aluminium pour lames de clôture :
Matériau: aluminium brut (EN AW-6060 T66)
Finition: anthracite RAL7016
Dimensions: 50x22 mm
Longueur: 2 000 mm, 3 000 mm, 6 000 mm
Poids: 0,94 kg, 1,41 kg, 2,82 kg
