NICE Spinbus SN6031 – Einzelantrieb für Garagentore
| Verfügbarkeit: | Der Verkauf ist beendet | Leider kann das Produkt nicht mehr geliefert werden. Das bedeutet nicht, dass es nie wieder erhältlich sein wird, aber derzeit ist kein weiterer Verkauf geplant. |
|---|
Produktbeschreibung NICE Spinbus SN6031 – Einzelantrieb für Garagentore
Antrieb NICE Spinbus SN6031 ist geeignet für Sektional-Garagentore mit einer Fläche von bis zu 13,5m2, oder Garagen-Schwingtore mit Überstand mit einer Fläche von bis zu 12,8m2, oder Garagen-Schwingtore ohne Überstand bis 10,9m2. Welches ist welches? Verfügt über einen mechanischen Endschalter. Der Antrieb ist nichtreversierbar. Alle technischen Details ». Handbuch herunterladen ».
(Ist dieser Antrieb für mich geeignet?)
Vergleichen Sie ihn mit anderen Antrieben:
| « Schwächerer Antrieb | Stärkerer Antrieb » |
|---|---|
|
|
|
Dieses Produkt – der einzelne Garagentorantrieb NICE Spinbus SN6031 (unsere Artikelnummer NICE-SN6031) – enthält:
- elektromechanischen Antrieb NICE Spinbus SN6031 ohne Steuerung SNA3. Der Antrieb wird ohne Funkempfänger geliefert (wenn Sie das Tor per Fernbedienungsteuern möchten, müssen Sie separat dazukaufen, z. B. einen SMXI, oder OXI).
- Montageanleitung
Preisgünstige Sets mit Antrieb NICE Spinbus SN6031:
| Antriebsset mit Zubehör » |
|---|
|
Antrieb Spinbus SN6031, Steuerung SNA3, Empfänger SMXI, Fernbedienung FLO2RE, Führungsschiene SNA30. |
Der Antrieb ist kompakt, sicher und praktisch und eignet sich ideal für den privaten und gewerblichen Einsatz. Robustes Kunststoffgehäuse mit integrierter Beleuchtung des Garagenbereichs.
Der Antrieb eignet sich zur Automatisierung von Garagentoren mit einer Torblattfläche von 13,5m2 für Sektional-Garagentore, 12,8m2 für Garagen-Schwingtore mit Überstand, oder 10,9m2 für Garagen-Schwingtore ohne Überstand. Garagentortypen. Die Werte gelten unter den vom Hersteller festgelegten Bedingungen, etwa hinsichtlich Witterungseinflüssen, Temperaturunterschieden, Torsteifigkeit und vor allem der Leichtgängigkeit des Tores. Da dies nicht immer gelingt bzw. nicht beeinflussbar ist, empfehlen wir, den Antrieb NICE Spinbus SN6031 idealerweise für Garagentore mit bis zu 80 % dieser Werte einzusetzen. Weitere Informationen finden Sie im Kapitel Antrieb auswählen .
Besonders benutzerfreundliche Technologie BlueBUS ermöglicht die Versorgung und Steuerung von bis zu 6 Lichtschrankenpaaren über ein zweiadriges Kabel. Der Antrieb ist außerdem mit einer Temperatursicherung ausgestattet.
Einstellbare Geschwindigkeit, Kraft und Pausenzeit für das automatische Schließen des Antriebs und weitere Einstellungen, siehe Programmierung.
Diagnose mit Warnleuchte.
Bei einem Stromausfall kann der Antrieb entriegelt und das Tor manuell bewegt werden. Außerdem kann an den Antrieb eine Notstrombatterie NICE PS124, die bei einem Stromausfall mehrere Bewegungszyklen ermöglicht.
Die Steuerung des Antriebs verfügt über einen programmierbaren Eingang, an den eine Warnleuchte, eine Tor-offen-Anzeige, ein elektromechanisches Schloss oder ein elektromagnetisches Schloss angeschlossen werden kann.
Der Antrieb NICE Spinbus SN6031 ist ein elektromechanischer Antrieb, der für die klimatischen Bedingungen in der Slowakei geeignet ist und alle europäischen Sicherheitsnormen erfüllt.
Mit dem Antrieb NICE Spinbus SN6031 kompatibles Zubehör
Zusätzlich empfehlen wir, kompatibles optionales Zubehör für den Antrieb zu kaufen oder eines der bereits zusammengestellten preisgünstigen Sets:
| Was | Warum | Typ |
|---|---|---|
| Warnleuchte | Die Warnleuchte signalisiert die Bewegung des Tors durch Blinken – ideal für Ausfahrten mit eingeschränkter Sicht. Außerdem ist eine Antenne integriert, die die Reichweite des Handsenders erhöht. | |
| Lichtschranken | Beim Schließen erkennen sie Hindernisse und stoppen die Bewegung – so fährt das Tor weder gegen ein Auto noch gegen Personen. | - MoonBUS (MOFB) |
| Handsender |
Zur Fernsteuerung des Tors. |
- FloR (Flo2R-s, Flo4R-s) |
| Empfänger | Für die Fernsteuerung des Tors erforderlich. | - OXI - SMXI |
| Antenne | Für eine größere Reichweite des Handsenders. | - in der Warnleuchte integriert LUCYB, MLBT - nur Antenne ABFKIT, oder ABF |
| Tastatur | Wenn Sie Ihren Handsender vergessen haben, viele Fahrzeuge oder Personen zu Ihnen kommen oder Sie nicht jedem einen Handsender geben und das Tor auch nicht manuell öffnen möchten. | - MOTXR |
Anleitung für den Antrieb NICE Spinbus SN6031
Die Anleitung für den Antrieb NICE Spinbus SN6031 können Sie hier herunterladen:
Anleitung für den Antrieb NICE Spinbus SN6031
NICE Spinbus auf einen Blick
NICE Spinbus ist eine Produktfamilie selbsthemmender elektromechanischer Getriebeantriebe für Garagentore. Sie werden ohne Steuerung geliefert. Die kompatible Steuerung ist die SNA3. Die Steuerungen verfügen über einen SM-Steckplatz für Empfänger des Funksignals NICE SMXI, oder NICE OXI. Elektrische Anschlüsse externer Geräte (Lichtschranken, Warnleuchte, usw.) wurden bei der Serie NICE Spinbus Garagentorantriebe durch den Einsatz der Technologie BlueBUS, die den Anschluss mehrerer Geräte an einen gemeinsamen Anschluss mit nur einem zweiadrigen Kabel ermöglicht, bei dem nicht einmal auf die Polarität geachtet werden muss. Der automatische Betrieb ist von der Stromversorgung abhängig. Bei einem Stromausfall kann der Getriebemotor jedoch entriegelt und das Tor manuell bedient werden. Außerdem kann optional eine Notstrombatterie NICE PS124, mit der sich das Tor auch während eines Stromausfalls bewegen lässt.
Antrieb auswählen – ist der Antrieb NICE Spinbus SN6031 für mein Tor geeignet?
Jedes Tor hat sein eigenes Konstruktionssystem (Sektional-, Schwingtor usw.) und eine Fläche und jeder Antrieb hat seine Grenzen. Auf dem Markt sind folgende Torarten gängig:
| Sektionaltor | Nicht ausschwingendes Schwingtor * |
|---|---|
 |
 |
| Ausschwingendes Schwingtor | |
| ohne Federn* | mit Federn |
 |
 |
* Zur Automatisierung eines nicht ausschwingenden Schwingtors sowie eines ausschwingenden Schwingtors ohne Federn muss am Tor ein Schwingarm NICE SPA5.
Der Antrieb NICE Spinbus SN6031 kann mit dem passenden Zubehör für folgende Flächen und Torflügelmaße der jeweiligen Torarten verwendet werden:
| Sektionaltor | Schwingtor ausschwingend |
Schwingtor nicht ausschwingend |
|
|---|---|---|---|
| max. 13,5m2 | max. 12,8m2 | max. 10,9m2 | |
| Führungsschiene 3m |
2,4m × 5,0m |
2,8m × 4,2m |
2,2m × 4,2m |
| Führungsschiene 4m | 3,4m × 3,5m | 3,5m × 3,4m | 3,2m × 2,9m |
Grundsätzlich bestimmt die Torflügelgröße die maximale Anzahl der Zyklen pro Stunde sowie der aufeinanderfolgenden Zyklen und gibt somit an, wie lange der Antrieb in Betrieb sein kann. Eine größere erforderliche Kraft (höheres Gewicht) verringert die Anzahl dieser Zyklen zusätzlich prozentual, da der Antrieb stärker beansprucht wird, und bestimmt außerdem die maximal zulässige Geschwindigkeit bei der jeweiligen Belastung. Der Antrieb ist mit einer Vorrichtung (Temperatursicherung) ausgestattet, die sowohl die Motortemperatur als auch die Umgebungstemperatur misst und die mögliche Zyklenzahl entsprechend reduziert:
| Zyklen pro Stunde Aufeinanderfolgende Zyklen |
Zum Anheben des Torflügels erforderliche Kraft* | ||||
| Bis 250N | 250–400N | 400–500N | 500–650N | ||
|---|---|---|---|---|---|
|
H
|
Bis 2m |
20 |
16 |
9 |
5 |
| 2–2,5m | 15 7 |
12 6 |
7 3 |
4 2 |
|
| 2,5–3m | 12 5 |
10 4 |
6 2 |
3 1 |
|
| 3–3,5m | 10 4 |
8 3 |
5 2 |
2 1 |
|
* 1 kg = 9,81 N, d. h. die zum Anheben des Torflügels erforderliche Kraft lässt sich durch Division durch 9,81 auch in Kilogramm angeben. Z. B. 500 N entsprechen ca. 51 kg.
Montage des Antriebs NICE Spinbus SN6031
Die Art der Montage des Antriebs hängt von der jeweiligen Einbausituation ab. Für Tore mit einer Höhe von bis zu 2,5 m wird eine Führungsschiene mit 3 m Länge verwendet, für Tore mit einer Höhe von bis zu 3,5 m eine 4 m lange Führungsschiene. Die Führungsschiene kann auch an Konsolen montiert werden, die an der Decke befestigt sind, oder direkt an der Decke mithilfe von NICE SNA16 Deckenhalterungen.
Verkabelung

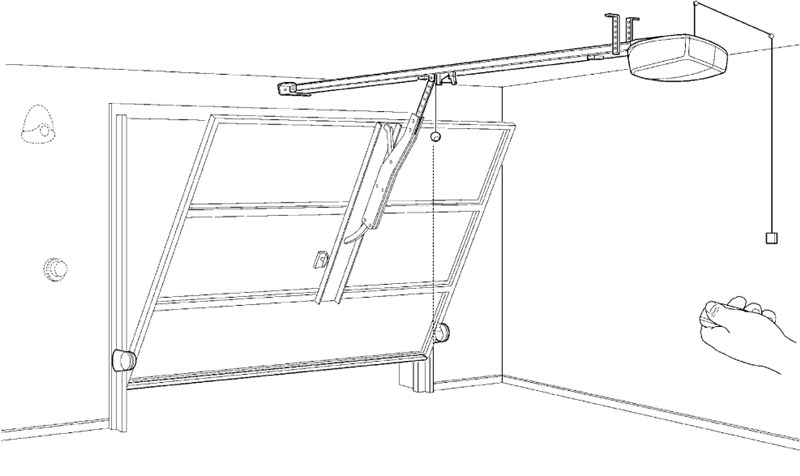

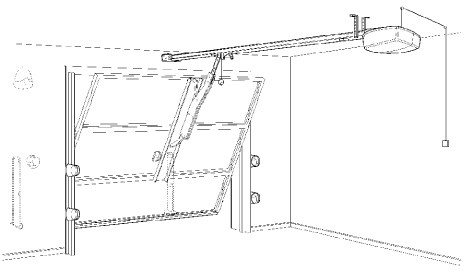

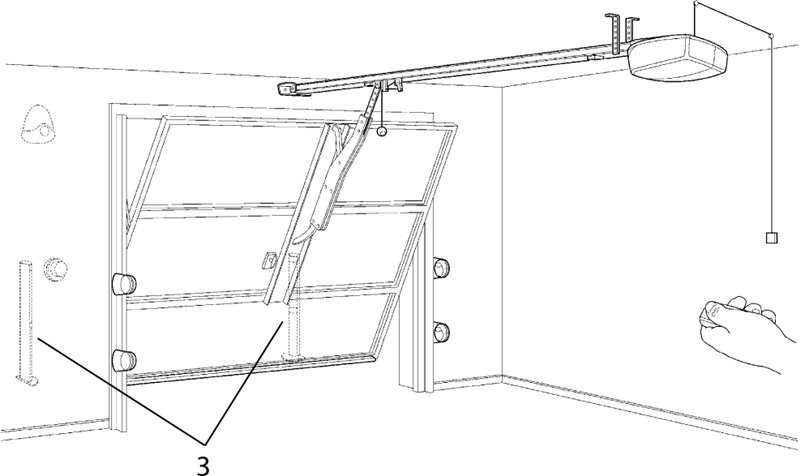

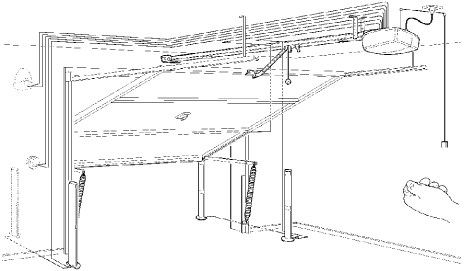

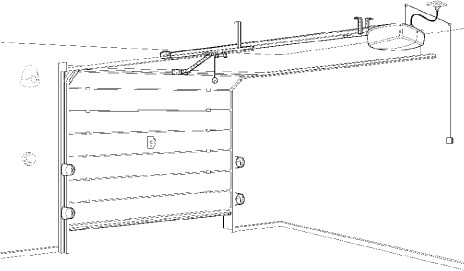

Typische (optionale) Anschlusssituation des Antriebs mit Zubehör für die einzelnen Tortypen sieht wie folgt aus:

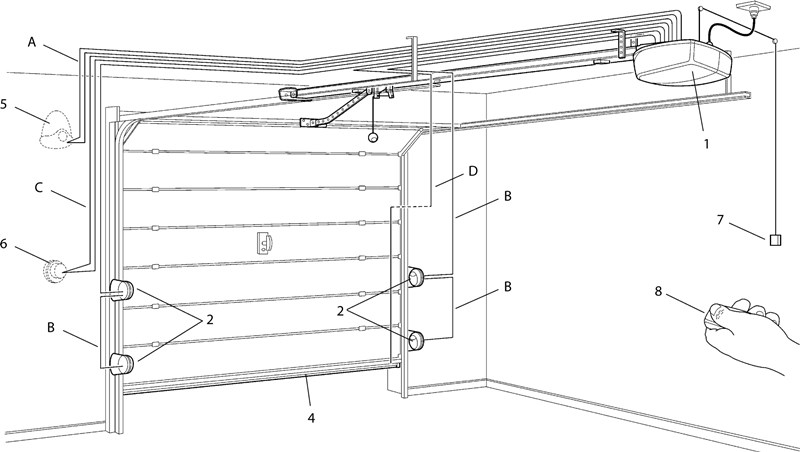

| Sektionaltor | |
|---|---|
 |
|

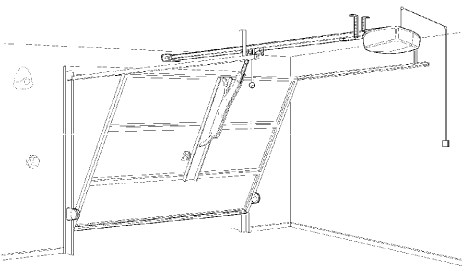

| Schwingtor mit ausschwingendem Torblatt* | Schwingtor mit nicht ausschwingendem Torblatt* |
 |
 |
* Für die Automatisierung eines nicht ausschwingenden Schwingtors sowie eines ausschwingenden Schwingtors ohne Federn muss ein NICE SPA5 Schwingarm.
Zubehörliste
|
|
Kabelübersicht
| Verwendungszweck | Typ | Max. Länge |
|---|---|---|
| A. Signalleuchte mit Antenne |
2×0,5 mm2 |
20 m 20 m (empfohlen: unter 5 m) |
| B. Lichtschranken | 2×0,5 mm2 | 30 m, über 30 m: 2×1 mm2 |
| C. Schlüsselschalter | 4×0,5 mm2 | 50 m (oder 2 Stück 2×0,5 mm2) |
| D. Schaltleiste | 2×0,5 mm2 | 30 m |
Installation des Antriebs NICE Spinbus SN6031
Die mechanische Installation des Antriebs besteht aus drei Schritten:
- Voraussetzungen für die Montage
- Montage der Führungsschiene
- Befestigung des Antriebs an der montierten Schiene
- Befestigung der Schiene mit Antrieb an der Decke
0. Voraussetzungen für die Montage
I. Für die Montage des Antriebs sind bestimmte Platzverhältnisse erforderlich. Insbesondere im Hinblick auf die Führungsschiene benötigen Sie:
- eine ausreichende Garagenlänge (C+D) für die Montage des Antriebs (ca. 3,5 m bei einer 3-m-Schiene, ca. 4,5 m bei einer 4-m-Schiene),
- außerdem muss der Abstand zwischen dem höchsten Punkt des Torblatts und der Decke (A) mindestens 4 cm und höchstens 40 cm betragen
- und der Abstand der Führungsschiene zur Decke (B) sollte höchstens 40 cm betragen (ein geringerer Abstand ist unproblematisch; eine direkte Deckenmontage ist ebenfalls möglich).

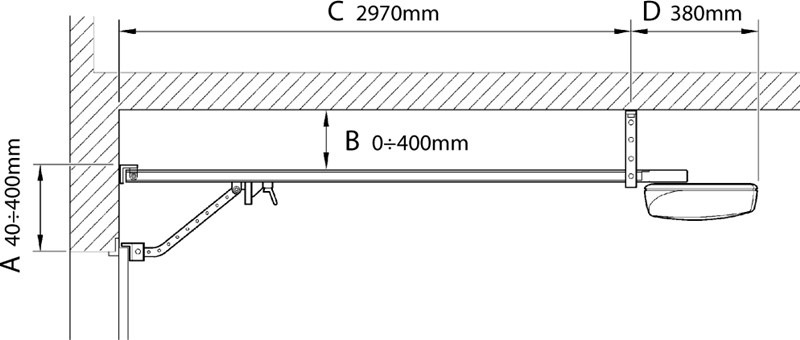

Zur besseren Veranschaulichung siehe Abbildung:

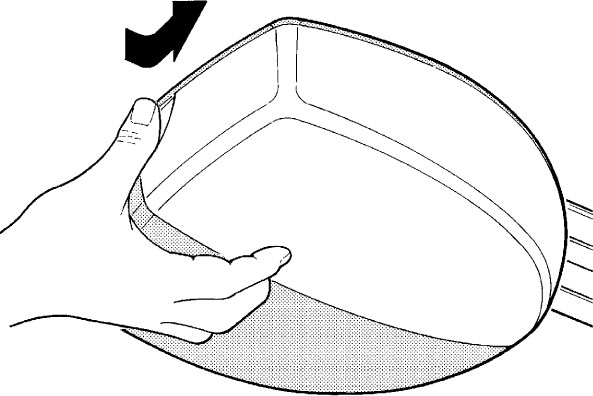

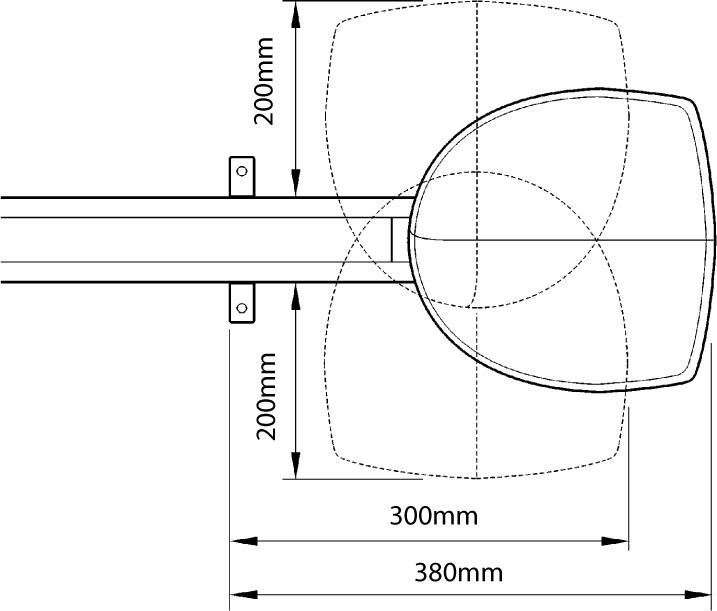

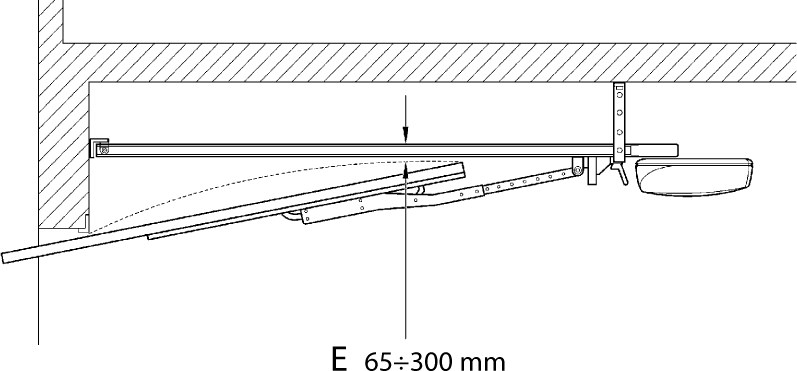

| II. Außerdem muss ausreichend Platz für die Montage des Antriebskörpers vorhanden sein: | III. Bei einem Schwingtor muss beim Öffnen außerdem der Abstand zwischen der Unterkante der Führungsschiene und dem höchsten Punkt des Torblatts in Bewegung (E) mindestens 6,5 cm und höchstens 30 cm betragen: |
 |
 |
Hinweis: Werden die oben genannten Bedingungen nicht erfüllt, kann der Antrieb NICE Spinbus SN6031 nicht montiert werden. Gegebenenfalls muss eine alternative Befestigungslösung gefunden werden.
1. Montage der Führungsschiene
Beachten Sie die Anleitung für die jeweilige Führungsschiene:
| NICE SNA3X (3 × 1 m) |
NICE SNA30 (3 m) |
|---|---|
|
|
|

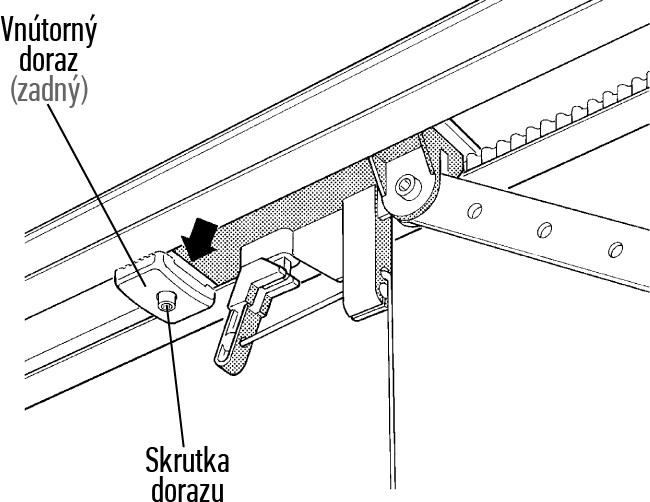

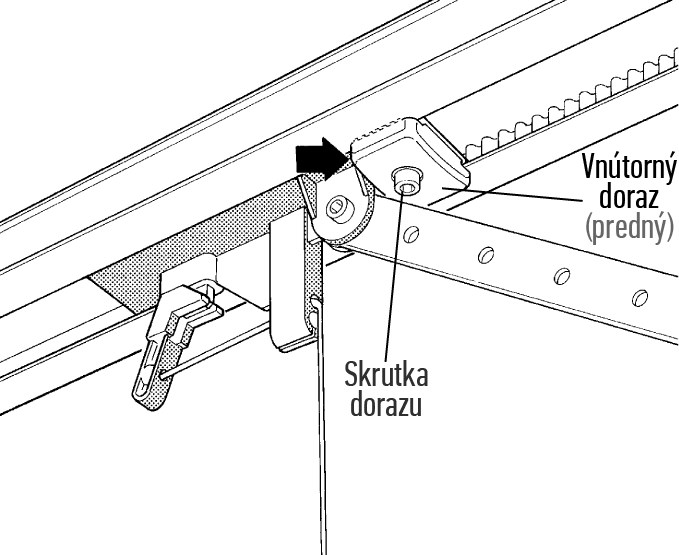

2. Antrieb an der montierten Schiene befestigen

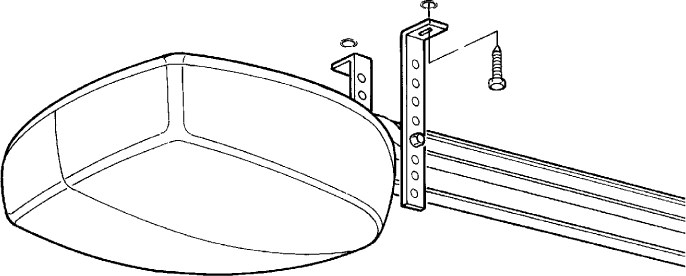

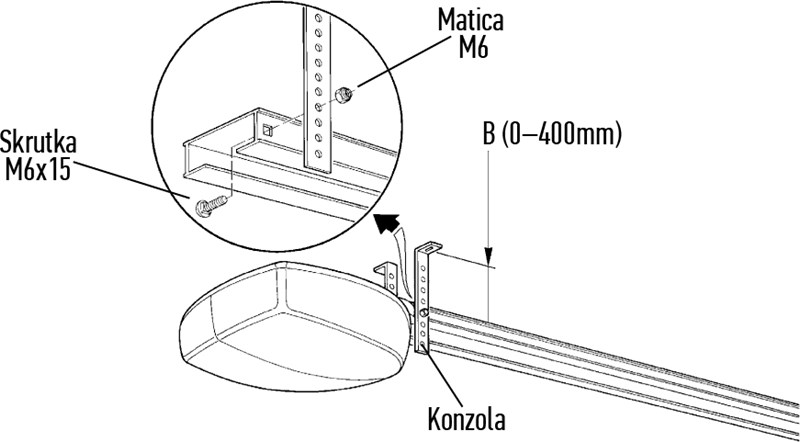

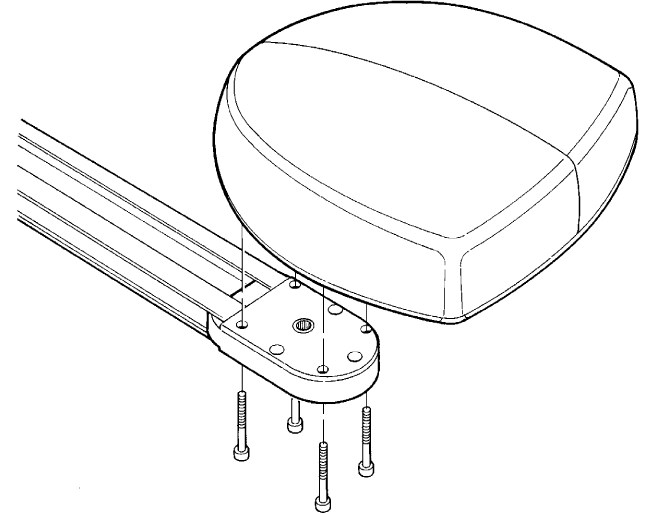

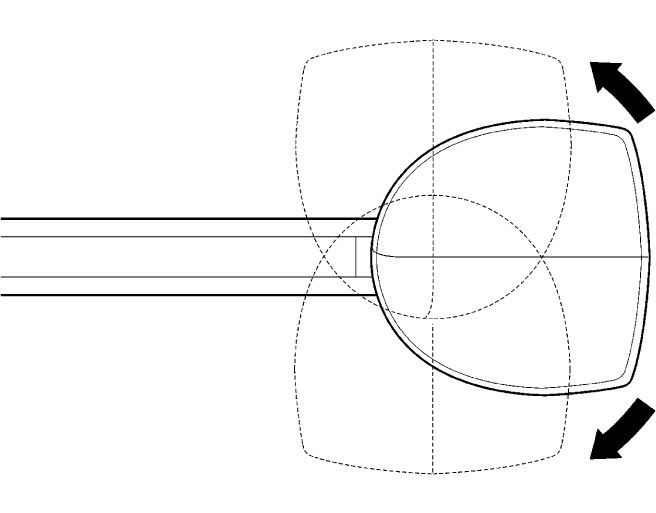

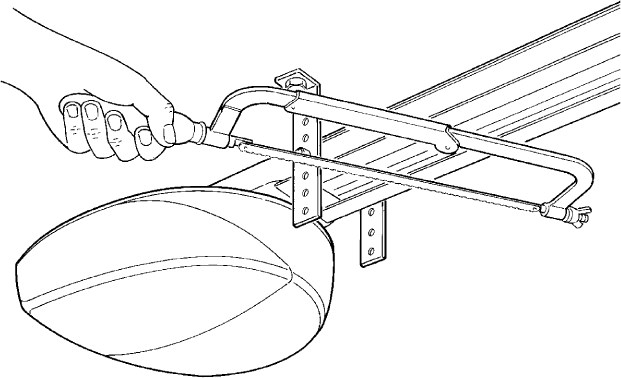

| 1. Sie können den Antrieb auf drei verschiedene Arten befestigen – je nachdem, welche Position für Ihre räumlichen Gegebenheiten am besten geeignet ist. | 2. Befestigen Sie den Antrieb mit den vier mitgelieferten Schrauben 6,3x38 am Kopfstück, das die Drehbewegung des Antriebs überträgt. |
|---|---|
 |
 |
3. Schiene mit Antrieb an der Decke befestigen

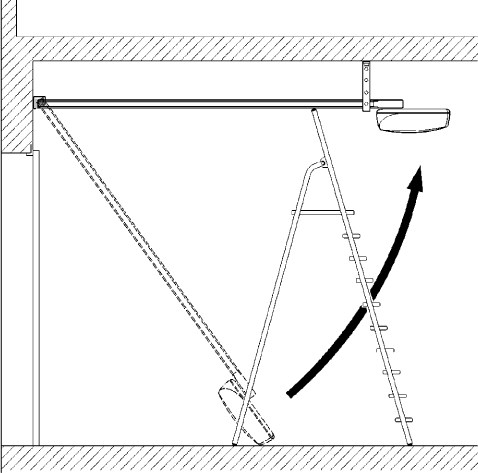

Anhand der gemessenen Werte des Abstands zwischen Schiene und Decke sowie der Toroberkante markieren Sie zwei Montagebohrungen genau in der Mitte des Tors. Je nach Untergrund können Sie die vordere Halterung wie folgt befestigen:

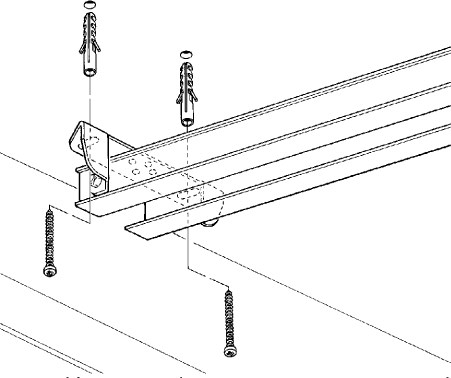

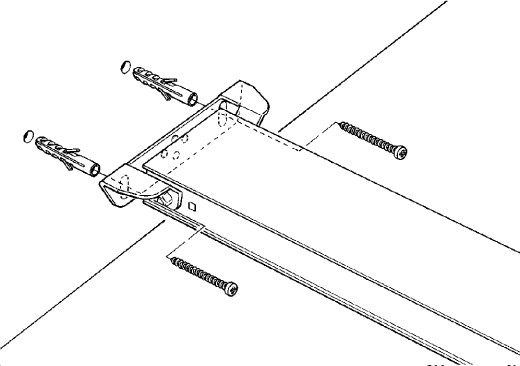

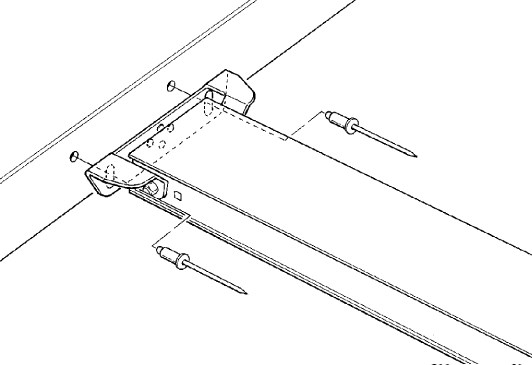

| Am Profil können Sie Nieten verwenden. | An der Wand können Sie Dübel und Schrauben verwenden. | Falls es die Gegebenheiten zulassen, können Sie die Schiene auch direkt an der Decke befestigen. |
|---|---|---|
 |
 |
 |
Befestigen Sie nach dem Bohren der Montageöffnungen die vordere Halterung. Lassen Sie dabei das andere Ende der Schiene mit dem Motor auf dem Boden liegen und gehen Sie anschließend wie folgt vor:
Antrieb programmieren

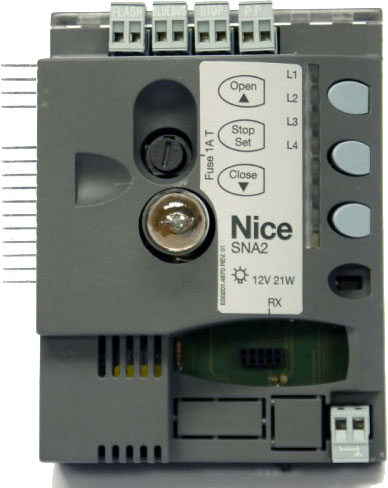

Die Programmierung des Antriebs hängt von der mitgelieferten Steuerung ab. Mit dem Antrieb NICE Spinbus SN6031 sind folgende Steuerungen kompatibel:
| SNA3 |
|---|
|
|
NICE Spinbus SN6031 entriegeln

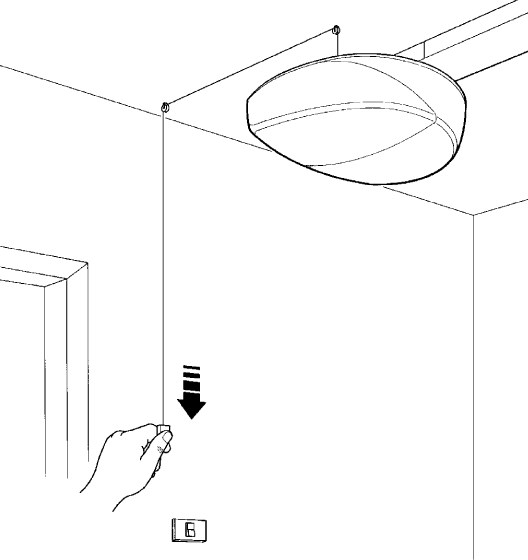

Bei einem Stromausfall können Sie das Tor nicht mit einer Fernbedienung. Deshalb kann der Antrieb mithilfe des Entriegelungshebels entriegelt werden und das Tor manuell bewegt werden:

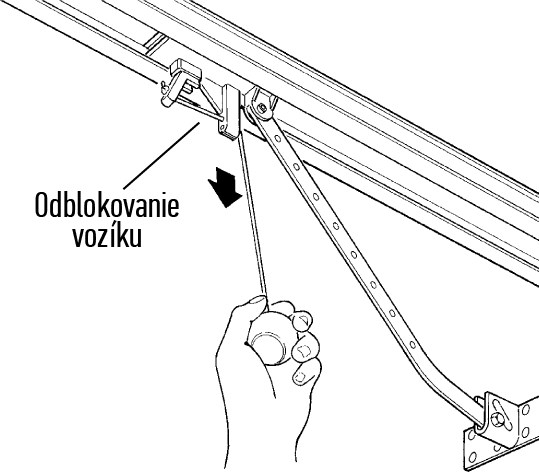

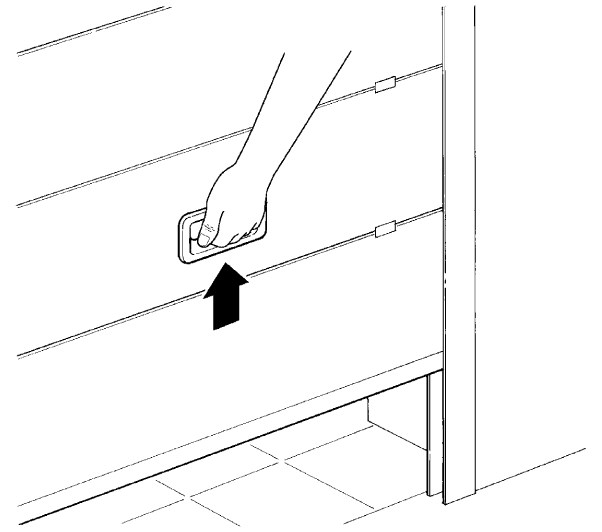

| 1. Ziehen Sie am Entriegelungshebel des Laufwagens. | 2. Bewegen Sie das Torblatt. |
|---|---|
 |
 |
Leuchtmittel am Antrieb NICE Spinbus SN6031 wechseln
Trennen Sie vor dem Wechsel den Antrieb von der Stromversorgung und gehen Sie wie folgt vor:

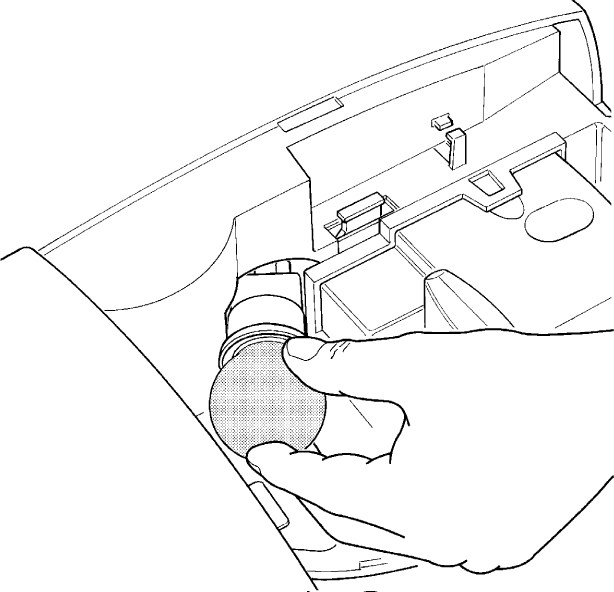

| 1. Drücken Sie die weiße Abdeckung hinein und drehen Sie sie. | 2. Schrauben Sie die alte Glühlampe heraus. Schrauben Sie anschließend eine neue 230V-60W-Glühlampe mit E27-Fassung ein. |
|---|---|
 |
 |
Technische Daten des Antriebs NICE Spinbus SN6031
| Modell | NICE Spinbus SN6031 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typenbeschreibung | Elektromechanischer Getriebemotor für den automatischen Betrieb von Garagentoren im privaten Bereich. Wird ohne Steuerung geliefert. Die passende Steuerung ist SNA3. | ||||||||||
| Zahnrad | Durchmesser: 9,5mm Zähnezahl: 28 Kompatibel mit den Laufschienen: SNA3X, SNA30, SNA6 |
||||||||||
| Drehmoment [Kraft] |
14,4Nm [800N] – erforderlich zum Anfahren des Torflügels |
||||||||||
| Nenndrehmoment [Nennkraft] |
7,2Nm [420N] – erforderlich, um den Torflügel in Bewegung zu halten |
||||||||||
| Geschwindigkeit | 0,20 m/s | ||||||||||
| Nenngeschwindigkeit | 0,08 m/s | ||||||||||
| Grenze für aufeinanderfolgende Zyklen | 50 Zyklen/Tag (die Steuerung begrenzt die Anzahl anhand der Beschränkungen, siehe Antriebsauswahl) | ||||||||||
| Betriebszeitbegrenzung | 3 Minuten (die Steuerung begrenzt die Zeit anhand der Beschränkungen, siehe Antriebsauswahl) | ||||||||||
| Stromversorgung | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Leistungsaufnahme |
250W (weniger als 2,2W im Standby-Modus) | ||||||||||
| Schutzklasse | 1 – muss geerdet werden | ||||||||||
| Notstromversorgung | kann zusätzlich erworben und installiert werden Notstrombatterie NICE PS124 | ||||||||||
| Beleuchtung | Glühlampe 230V 60W, E27-Fassung | ||||||||||
| Ausgang für Signalleuchte |
Je nach programmiertem Ausgang:
|
||||||||||
| BlueBUS-Ausgang | ein Ausgang für 6 BlueBUS-Geräte | ||||||||||
| STOP-Eingang | für Öffner, Schließer und Geräte mit konstantem Widerstand von 8,2KΩ | ||||||||||
| STEP-BY-STEP-Eingang (P.P., Schrittbetrieb) | Schließerkontakt (Schließen löst den Befehl „Schrittbetrieb") | ||||||||||
| Funkempfänger | ohne Empfänger, „SM“-Steckplatz für Empfänger NICE SMXI, NICE OXI usw. | ||||||||||
| Antenneneingang | 52Ω für Koaxialkabel RG-58 (oder ähnlich) | ||||||||||
| Programmierfunktionen | 4 Ein-/Ausschaltfunktionen (Programmierung der Ebene I.) 4 einstellbare Funktionen (Programmierung der Ebene II.) |
||||||||||
| Selbstlernende Funktionen |
|
||||||||||
| Betriebstemperatur | -20°C bis +50°C | ||||||||||
| Einsatz in salzhaltiger, saurer und potenziell explosionsgefährdeter Umgebung | nein | ||||||||||
| Schutzart | IP40 – für Innenräume oder gut geschützte Außenbereiche | ||||||||||
| Abmessungen | 311×327×105 (B×L×H) | ||||||||||
| Gewicht | 4,1kg |
